fredag 31. desember 2010

Henge opp igjen windomantennen.

DSC01582

I dag tidlig oppdaget jeg ved en tilfeldighet at den ene leggen på windomantennen min hadde falt ned. Det viste seg at tauet jeg hadde hengt antennen opp i hadde begynt å bli dårlig, og på årets siste dag var det selvsagt ikke mulig å få tak i ordentlig tau, så jeg brukte det gamle tauet og knøt det slik at det er flere tauender som holder antennen oppe. Ryker det ene tauet så er det flere tauender igjen til å holde antennen oppe. Jeg regner med at det holder en stund til jeg får tak i skikkelig tau å henge opp antennen med.

DSC01577

Det er høyt ned, det ser man godt når man tenker på at stigen der nede er 8 m lang.

DSC01572

Men utsikten fra toppen av treet er bra.

tirsdag 28. desember 2010

Skitur til Fjellvang.

PC280023

I dag gikk jeg en liten skitur til Fjellvang. Fjellvang er en liten DNT-hytte som ligger på Sinober.

PC280024

Trolsk steming og 14 kuldegrader like etter solnedgang på Fjellvang.

PC280025

Det er ikke så mye snø enda, særlig skiløypa mellom Sørskogen og Sinober hadde hatt godt av litt mer snø.

PC280029

Der hvor det var snø nok var det fine skiløyper.

mandag 27. desember 2010

OWON PDS8202T 200 MHz oscilloscope.


Til jul fikk jeg ett OWON PDS8202T 200 MHz oscilloscop av kona og barna. Oscilloscopet er ganske bra med en stor fin skjerm og muligheter for å lagre oscilloscopbildet på ett USB-minne. Oscilloscopet kan selvsagt også koples til PC ved hjelp av USB eller RS-232. Drift er via nettspenning eller batteri.

onsdag 22. desember 2010

Båndbredde på D-STAR vs. FM.

Det har vært mye diskusjon om båndbredden på D-STAR og at båndbredden visstnok skal være så mye større på D-STAR enn på vanlig FM, så i dag fant jeg ut at jeg skulle måle båndbredden på det utsendte signalet på min ICOM IC-E92 i DV, FM og FM-N ved hjelp av spektrumsanalysatoren på Anritsu S332E SiteMaster. Den har en automatisk funksjon for beregning av av okkupert båndbredde. Alle målingene er gjort ved 99% effektnivå, det vil si den båndbredden som inneholder 99% av effekten i signalet. IC-E92 ble modulert med tilfeldig støy. Når man skal måle båndbredden på modulerte signaler er det viktig å bruke bredbåndet hvit støy fordi frekvensen og styrken på moduleringssignalet påvirker båndbredden på det modulerte radiosignalet.

DSTARBåndbredden på DV ble målt til 5,76 kHz.

FM-NBåndbredden på FM-N ble målt til 7,65 kHz.

FM Båndbredden på FM ble målt til 11,12 kHz.

Som man ser av målingene er båndbredden på D-STAR i DV-mode betydelig mindre enn på både FM-N og FM.

mandag 20. desember 2010

Enda en SWR analyse av antenner for håndapparater.

DSC01559

Nå har vi fått låne en Anritsu S332E SiteMaster på jobben, så da måtte jeg jo gjøre om igjen målingene som jeg gjorde med Rohde & Schwarz ZVH4 for å sammenligne resultatene.

Samme antenner og samme oppsett som sist gang, d.v.s. at jeg målte fra SWR fra 108 Mhz til 174 MHz og fra 400 MHz til 470 MHz på følgende antenner:
- ICOM FA-S270C
- HOTLINE HL-H882B
- HOTLINE HL-H647S

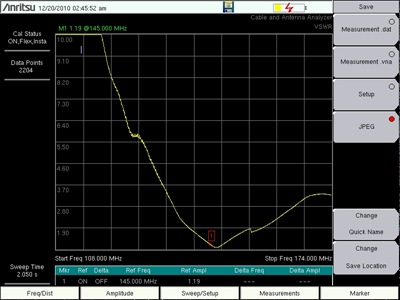

icom-1SWR på ICOM FA-S270C fra 108 til 174 MHz.

icom-2SWR på ICOM FA-S270C fra 400 til 470 MHz.



h882-1SWR på HOTLINE HL-H882B fra 108 til 174 MHz.

h882-2 SWR på HOTLINE HL-H882B fra 400 til 470 MHz.



h647-1 SWR på HOTLINE HL-H647S fra 108 til 174 MHz.

h647-2 SWR på HOTLINE HL-H647S fra 400 til 470 MHz.

Som man ser er det litt forskjell mellom Anritsu S332E SiteMaster og Rohde & Schwarz ZVH4 Cable and Antenna Analyzer, dette illustrerer godt hvor vanskelig det er å måle SWR på antenner for håndapparater.

torsdag 16. desember 2010

En liten SWR analyse av antenner for håndapparater.

DSC01550

På jobben har vi nå en Rohde & Schwarz ZVH4 Cable and Antenna Analyzer til låns. Den dekker frekvensområdet 100 kHz – 3,6 GHz og siden denne dekker 70 cm båndet måtte jeg jo bare prøve den litt på noen håndapparatantenner jeg har liggende.

Jeg målte fra SWR fra 108 Mhz til 174 MHz og fra 400 MHz til 470 MHz på følgende antenner:
- ICOM FA-S270C
- HOTLINE HL-H882B
- HOTLINE HL-H647S

(Det var disse antennene jeg hadde for hånden på jobben, derfor ble det ikke målt på noen andre av antennene jeg har.)

Her er resultatene:

 ICOM_IC-E7_2mSWR på ICOM FA-S270C fra 108 til 174 MHz.

ICOM_IC-E7_70cmSWR på ICOM FA-S270C fra 400 til 470 MHz.



HOTLINE_HL-H882B_2m SWR på HOTLINE HL-H882B fra 108 til 174 MHz.

HOTLINE_H882B_70cm SWR på HOTLINE HL-H882B fra 400 til 470 MHz.



HOTLINE_H647S_2mSWR på HOTLINE HL-H647S fra 108 til 174 MHz.

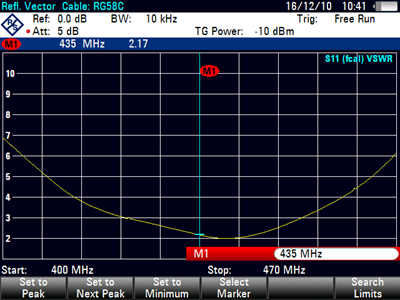

HOTLINE_HL-H647S_70cmSWR på HOTLINE HL-H647S fra 400 til 470 MHz.

onsdag 15. desember 2010

Liten kveldstur på ski.


I kveld er jeg ute og går en liten kveldstur i nydelig vintervær, men det suser i tretoppene, så jeg mistenker at det kommer ett væromslag i løpet av natten.

søndag 12. desember 2010

Vinterens første skitur.

PC110001

Skredderudtjern.

I dag fikk jeg endelig somlet meg til å ta meg en skitur. Det var antydning til litt sol når jeg begynte å gå, men det endte med en snøbyge i stedet.

PC110003

I sommer reparerte de lysløypa så nå har vi endelig fått lys i den igjen. De ble riktig så koselig steming i skogen med skinnet fra lyktestolpene i skumringen.

PC110013

Litt varm drikke smaker alltid godt når man er på tur. I dag var det blåbærtoddy, det kan anbefales på det varmeste.

søndag 5. desember 2010

Heil Pro Set Elite.

PC050059

Nå har jeg fått nye hodetelefoner, jeg har lenge ønsket meg noen skikkelige hodetelefoner med mikrofon som jeg kan koble til radioen for å slippe å holde mikofonen i hånden.

Heil Pro Set Elite er ett nytt sett hodetelefoner fra Heil Sound som er beregnet på moderne HF-transceivere med DSP modulasjon. Hodetelefonene er solid og gir ett bra kvalitetsinntrykk, lyden er god, men litt farget for å være tilpasset forholdene på HF. Modulasjonen fra Heil HC 6 mikrofonelementet ser også ut til å være bra dømt utfra rapportene jeg har mottatt så langt og utfra det jeg selv kan høre ved hjelp av en ekstern mottaker. Jeg gleder meg til å prøve hodetelefonene på neste contest.

onsdag 24. november 2010

NP2B U.S. Virgin Island.


I dag fikk jeg QSL-kort fra NP2B fra U.S. Virgin Island. Jeg kjørte han på 40 m under CQ WW DX Contesten.

torsdag 18. november 2010

Bytte EEPROM på Kenwood RC-D710.

Jeg har i lengre tid slitt med at APRS-parametrene blir overskrevet på min Kenwood RC-D710. Etterhvert har det vist seg at flere eiere av Kenwood TM-D710/RC-D710 sliter med akkurat samme problemet.

For ett par uker siden la OK1MX Milan ut en mulig løsning på problemet her. Han mente at problemet skyldes at EEPROM’en over tid blir slitt ut.

Blokkdiagram

EEPROM’en som blir slitt ut er IC2 på displayenheten (Kontrollhodet RC-D710). IC2 er en EEPROM av typen Atmel AT25256A10TU27. Denne EEPROM er ganske vanskelig å få tak i, men jeg har byttet den ut med en Microchip 25LC256-I/ST som jeg bestilte fra Digi-Key i USA. Jeg fikk den nye EEPROM’en på døren bare 2,5 døgn etter at jeg bestilte, så det var kjapt levert.

Skjema

Her kan man se EEPROM’en i skjemaet til TM-D710. Servicemanualen med skjema kan man laste ned fra Mods.dk.

PrintLayout

Her har jeg markert IC2 med blått på printkortlayout’en.

TSSOP

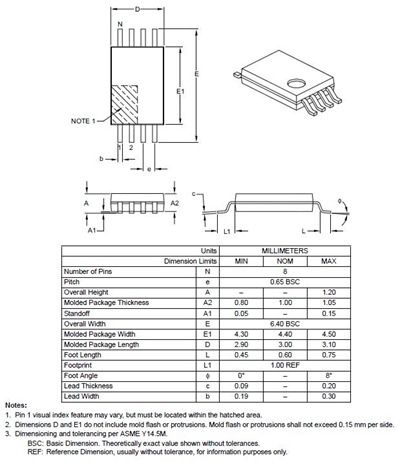

EEPROM’en er pakket i en 8 pins TSSOP brikke. Størrelsen på brikken er 3 mm x 4,4 mm. Man skal derfor være stø på hånden når man skal lodde denne!

PB180010

Her er IC2 på printkortet før jeg loddet den ut. For å lodde den ut legger man loddetinn på alle pinnene på den ene siden, vipper den så opp med en pinsett på den siden med loddetinn. Deretter gjentar man samme prosedyre på den andre siden. Man har da fått IC’en ca. 1-2 mm opp fra printet. Nå kan man legge pinsetten under IC’en og varme opp loddetinnet på begge sider, når loddetinnet er varmt er det bare å vippe vekk IC’en. La IC’en løsne av seg selv, ikke dra i den for da kan man ødelegge de tynne printbanene. Husk å bruke blyfritt loddetinn! Dette er viktig fordi IC’en er loddet fra fabrikken med blyfritt loddetinn, og det må ikke blandes med vanlig loddetinn. Loddetinnet fjernes fra printet med en loddelisse, og så renser man området med teknisk sprit. (Trøndere og hedmarkinger kan bruke hjemmebrent.)

PB180013

Her er EEPROM’en IC2 fjernet fra printet.

PB180020

Her er den nye EEPROM’en kommet på plass.

Når man setter på strømmen på TM-D710 vil man få opp følgende melding på display’et: “RESETTING”

Når displayet er resatt må man legge inn alle APRS parametrene på nytt, da de gamle settingene naturlig nok ligger i den gamle EEPROM’en.

Foreløpig ser det ut til at bytte av EEPROM’en har virket.

onsdag 17. november 2010

MFJ-9340 Cub 40 m transceiveren er ferdig.

PB170008

I dag kom endelig utgangstransistoren jeg hadde bestilt fra ELFA. I løpet av noen minutter hadde jeg loddet den nye utgangstransistoren på plass, og så sjekket jeg at jeg hadde justert senderen riktig sist gang. Det viste seg at metoden jeg brukte ved å kortslutte utgangstrinnet under justeringen hadde virket og senderen var justert helt riktig.

PB170001

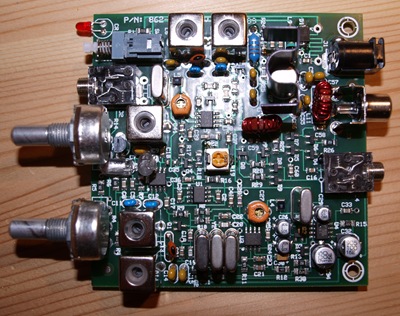

Printkortet til MFJ-9340 Cub ferdig.

PB170005

Printet på plass i kabinettet.

PB170009

Baksiden på MFJ-9340 Cub, den originale antenne kontakten er RCA kontakten nederst i midten, men på forhånd boret ett hull til en BNC kontakt, og heldigvis hadde jeg en BNC kontakt liggende i rotekassen som passet akkurat.

Utganseffekten er på ca. 2 watt.

tirsdag 2. november 2010

MFJ-9340 Cub 40 m CW Transceiver byggesett.

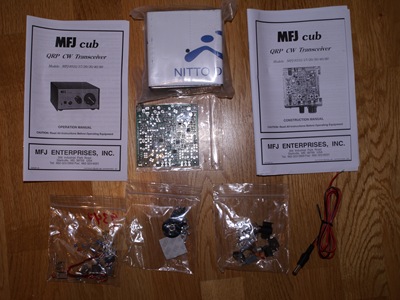

PB010036

I går begynte jeg å bygge på min MFJ-9340 Cub 40 m CW Transceiver.  MFJ-93XX kommer i utgaver for 80 m, 40 m, 30 m, 20 m, 17 m og 15 m, der XX indikerer hvilket bånd transceiveren er for.

PA300028

Byggingen var ganske enkel og består i hovedsak av to trinn, i det første trinnet monterer man på alle kompenentene som er felles for alle versjonene, og i det andre trinnet monterer man på de komponentene som er spesifikke for hvert bånd.

PB010029

Her er det første trinnet ferdig.

PB010034

Her er transceiveren ferdig.

På det øverste bildet er transceiveren satt opp for justering og testing. Selv om bildet kan gi inntrykk av at denne transceiveren har innebygd keyer, så er ikke det riktig, men jeg har ingen morsenøkkel, så min Bencher Paddle gjør tjeneste som morsenøkkel inntil videre for å få nøklet senderen.

Justeringen av mottakeren gikk ganske greit, og det gjorde også justeringen av senderens bærebølge offsett, men når jeg skulle justere senderens båndpassfilter fikk jeg ikke noe signal ut på dummyloaden og wattmeteret. Ved å bruke frekvenstelleren på min MFJ-269 fikk jeg målt at det var signal helt frem til basis på utgangstransistoren, men ikke noe signal etter utgangstransisoren. Jeg loddet ut utgangstransistoren og målte at det var brudd i basis-kollektor overgangen. Da var det bare og hive seg rundt og bestille nye utgangstransistor fra ELFA. ELFA hadde ikke på lager, men har lovet å levere meg ny utgangstransistor den 10 november.

PB020043J

For å sjekke om utgangskretsen var i orden og for å kunne fullføre jobben med justeringen av båndpassfilteret på senderen, la jeg inn en liten ledning fra basis til kollektor på utgangstransistoren og justerte for max effekt. Utgangseffekten uten utgangstransistoren er på ett par hundre milliwatt.

Fordi jeg venter på ny utgangstransistor har jeg ikke montert transceiveren i boksen sin enda, men jeg har koblet den til windomantennen min og den drar inn stasjoner som bare det, det er ingen tvil om at mottakeren ihvertfall fungerer.

lørdag 30. oktober 2010

The ARRL Handbook.


I går kom også 2011 utgaven av The ARRL Handbook, selve amatørradio-bibelen! I denne boken står det meste man trenger å vite om amatørradio. Årets utgave er vesentlig endret og oppgradert i forhold til tidligere år, en oppgradering boken har hatt veldig godt av.

ARRL's Low Power Communication


I går fikk jeg boken ARRL's Low Power Communication (The Art and Science of QRP.) Boken er av mange regnet som selve QRP-bibelen. Den tar for seg alle aspekter om QRP, slik som utstyr, antenner, utbredelsesforhold, digimodes, nødkommunikasjon osv. Sammen med boken følger også MFJ-9340 Cub. Det er ett byggesett på en 2 watts morse transceiver for 40 m.

A45WG Oman.


I dag fikk jeg QSL-kort fra A45WG i Oman. Jeg hadde en SSB kontakt med han på 20 m den 12 september.
