Båndbredde på D-STAR vs. FM.

Det har vært mye diskusjon om båndbredden på D-STAR og at båndbredden visstnok skal være så mye større på D-STAR enn på vanlig FM, så i dag fant jeg ut at jeg skulle måle båndbredden på det utsendte signalet på min ICOM IC-E92 i DV, FM og FM-N ved hjelp av spektrumsanalysatoren på Anritsu S332E SiteMaster. Den har en automatisk funksjon for beregning av av okkupert båndbredde. Alle målingene er gjort ved 99% effektnivå, det vil si den båndbredden som inneholder 99% av effekten i signalet. IC-E92 ble modulert med tilfeldig støy. Når man skal måle båndbredden på modulerte signaler er det viktig å bruke bredbåndet hvit støy fordi frekvensen og styrken på moduleringssignalet påvirker båndbredden på det modulerte radiosignalet.

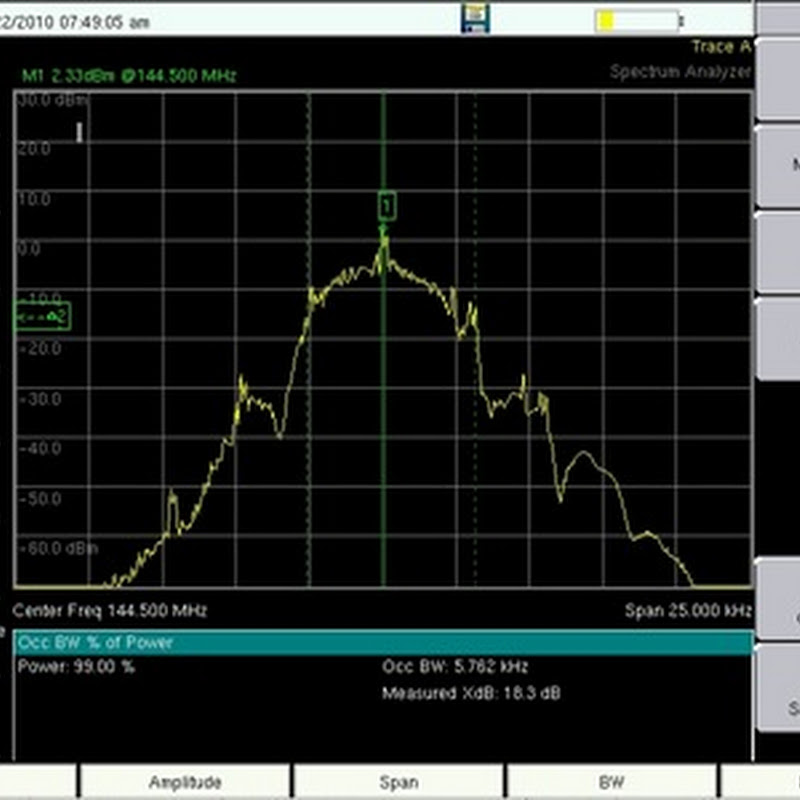

DSTARBåndbredden på DV ble målt til 5,76 kHz.

FM-NBåndbredden på FM-N ble målt til 7,65 kHz.

FM Båndbredden på FM ble målt til 11,12 kHz.

Som man ser av målingene er båndbredden på D-STAR i DV-mode betydelig mindre enn på både FM-N og FM.
