Enda en SWR analyse av antenner for håndapparater.

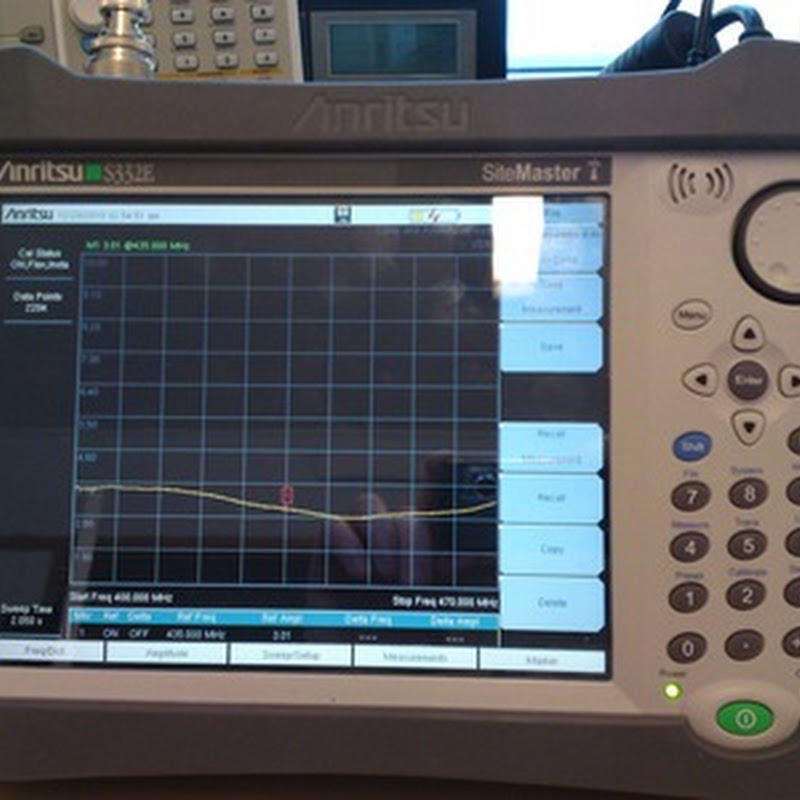

DSC01559

Nå har vi fått låne en Anritsu S332E SiteMaster på jobben, så da måtte jeg jo gjøre om igjen målingene som jeg gjorde med Rohde & Schwarz ZVH4 for å sammenligne resultatene.

Samme antenner og samme oppsett som sist gang, d.v.s. at jeg målte fra SWR fra 108 Mhz til 174 MHz og fra 400 MHz til 470 MHz på følgende antenner:
- ICOM FA-S270C
- HOTLINE HL-H882B
- HOTLINE HL-H647S

icom-1SWR på ICOM FA-S270C fra 108 til 174 MHz.

icom-2SWR på ICOM FA-S270C fra 400 til 470 MHz.



h882-1SWR på HOTLINE HL-H882B fra 108 til 174 MHz.

h882-2 SWR på HOTLINE HL-H882B fra 400 til 470 MHz.



h647-1 SWR på HOTLINE HL-H647S fra 108 til 174 MHz.

h647-2 SWR på HOTLINE HL-H647S fra 400 til 470 MHz.

Som man ser er det litt forskjell mellom Anritsu S332E SiteMaster og Rohde & Schwarz ZVH4 Cable and Antenna Analyzer, dette illustrerer godt hvor vanskelig det er å måle SWR på antenner for håndapparater.
