Elecraft AT1 Step Attenuator.

P7130095

I går kveld bygget jeg ferdig min Elecraft AT1 Step Attenuator, det tok ikke lange tiden siden dette er ett veldig enkelt byggesett. Det består bare av 18 motstander, 6 brytere og 2 BNC-kontakter. Selv om byggesettet er enkelt er det veldig nyttig, brukt sammen med for eksempel Elecraft XG3 RF Signal Source kan jeg måle følsomheten til mottakere ganske nøyaktig ned til -148 dBm.

P7130090

Byggesettet kommer i en pose med bruksanvisning, komponenter, kretskort og en ispinne.

P7130091

Her er alle komponentene lagt ut klar til bygging.

P7130092

Når man lodder på motstandene bruker man den medfølgende ispinnen for å sikre at motstandene får riktig avstand til kretskortet. Dette er viktig for at motstandene skal få nok kjøling når man kjører kraftige signaler gjennom dempeleddet.

P7130094

Alle motstandene på plass.

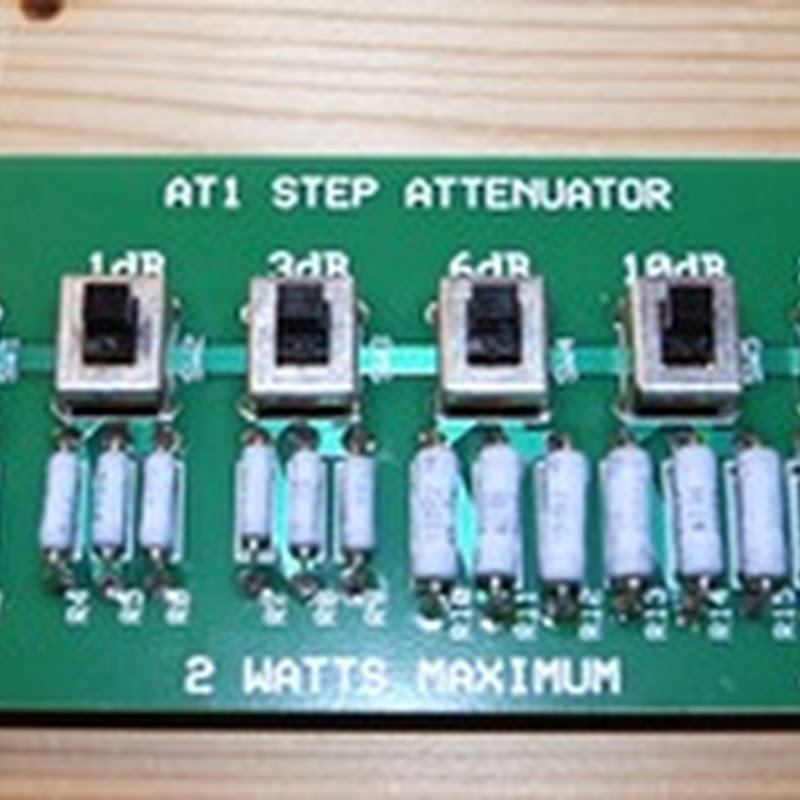

Det ferdige dempeleddet kan man se øverst i denne posten.
