Traps for 20 m.

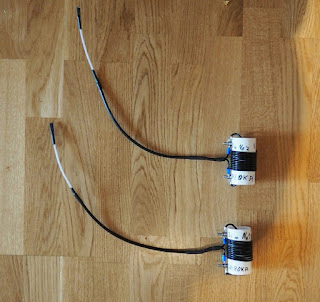

20 m traps.
I går kveld laget jeg meg noen ny 20 m traps. Planen er at jeg skal bytte ut trapsene i en trapdipol for 20 m og 40 m som jeg laget meg i fjor høst. Hver traps består av en kondensator på 30 pF og en spole på 4,2 uH. Kondensatorene er laget av RG-58 koaksialkabel og spolene består av 11,4 runder med 1,5 mm^2 ledning rundt ett 40 mm plastrør.

Dempningen på den første 20 m trapsen.

Dempningen på den andre 20 m trapsen.
Med en dempning på over 60 dB er jeg svært godt fornøyd med dempningen på de to nye 20 m trapsene.
