lørdag 24. mars 2007

Hjemmelaget interfacekabel.


Nøklingskretsen gjør ikke susen alene, man trenger noen kabler for å overføre lyden mellom PCen og transceiveren også. Slik ble den ferdige interfacekabelen seende ut. Syns faktisk ikke resultatet ble så verst for et midlertidig interface. Det var mye stress før jeg fikk AGW Packet Engine Pro til å fungere skikkelig, men nå fungerer det ypperlig! Nå er jeg omsider QRV på APRS fra hjemme-QTH. Foreløpig benytter jeg min Kenwood TM-255, en vertikalantenne, AGW Packet Engine Pro, UI-View og AGWTracker.

Hjemmelaget nøklingskrets for PTT!


Jeg fikk ikke AGW Packet Engine Pro til å virke sammen med BAYCOM modemet. Men jeg gir ikke opp så lett. AGW Packet Engine Pro har jo innebygd en "lydkorts-TNC" og den måtte jo prøves, den krever at man nøkler senderen på en eller annen måte. Det enkleste er å nøkle senderen fra en av PCens COM-porter. Men man kan ikke nøkle senderen direkte fra COM-porten, derfor trengs en krets mellom COM-porten og senderen. Så da var det bare å ta en ny tur ned i rotekassen. Fant en BC-546 transistor, en lysdiode, en 2.2 kohm motstand og en liten bit med veroboard. Ett kvarter senere var nøklingskretsen ferdig.

tirsdag 20. mars 2007

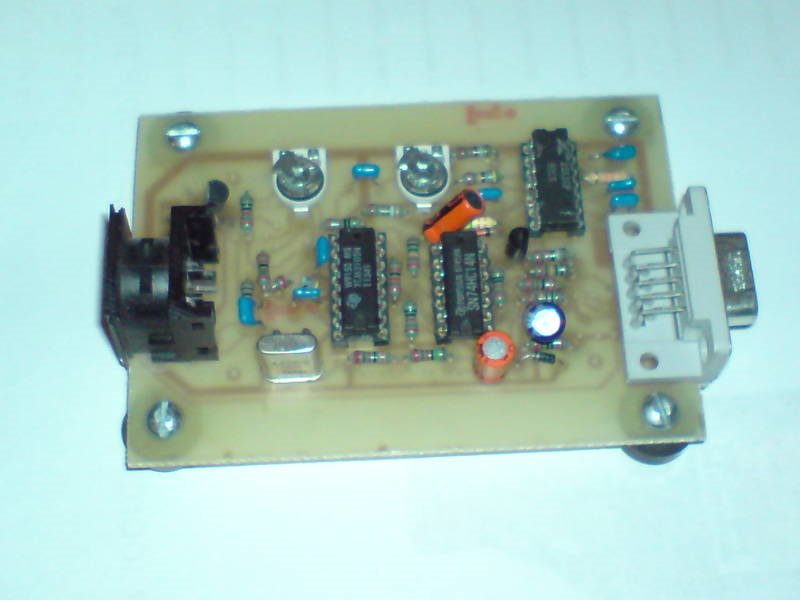

BAYCOM modem.


Jeg var og kikket i rotekassen min nede i boden. Der fant jeg det gode gamle BAYCOM modemet mitt! Kanskje jeg kan bruke det til APRS? Jeg har ikke brukt BAYCOM på sikkert 10 år, så det blir nok en liten utfordring å finne frem dokumentasjon og lage kabler mellom radioen, modemet og PCen.

tirsdag 13. mars 2007

Invertert V for 20 m.


Her er den inverterte V antennen for 20 m som jeg hang opp i en bjørk utenfor hytta på Beitostølen. Den går bra ut selv om den henger ganske lavt. SWR var også veldig bra, under 1.1 på hele båndet. Desverre var det dårlige conds i helga, men jeg håper på bedre conds neste gang jeg skal til Beitostølen.

onsdag 7. mars 2007

2 m feltradio!


Dette er min feltstasjon for 2 m. Den består av:
KENWOOD TM-255 2 m All Mode 40 watt transceiver
Vårgårda Active2 HB9CV antenne
Ca. 10 m RG-8X koaks
7 AH 12 volt blybatteri
Powerport sekk

fredag 2. mars 2007

Radiokoffert med innhold.


Dette er radiokofferten og innholdet i den. I kofferten har jeg følgende:
* Mascot Model 2020 100-240 VAC 13,2 VDC/4,5 A strømforsyning
* Nettkabel EU
* Nettkabel US
* Nettkabel UK
* Sigaretttennerplugg med bananstikk
* 7,5 AH blybatteri (Dette tar jeg bare med når det er behov for det.)
* IC-703 10 watt HF + 6 m Transceiver med autotuner
* Hodetelefoner
* Logg
* 2 kulepenner
* 1 blyant
* Mini Leatherman
* CEPT T/R 61-01
* Båndplan LA
* Båndplan USA
* En rull tape
* 10 m RG-58 koaks
* Halvbølgedipol for 20 m. (IC-703 tuner denne fra 40 m til 6 m.)

Når jeg drar på tur så tar jeg bare med meg kofferten og har alt jeg trenger
i den.

Radiokoffert


Dette er radiokofferten som lettvektsdipolen ble laget til. Denne kofferten inneholder en komplett radiostasjon. Radiokofferten veier bare 7.5 kg . Man kan derfor ta den med seg som håndbagasje hos de fleste flyselskap. Det har aldri vært noen problemer å få den med seg gjennom sikkerhetskontrollen heller. Selv ikke i disse terroristtider.

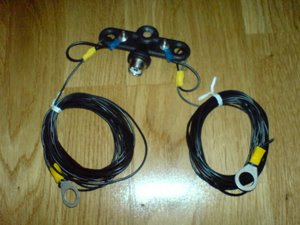

Lettvektsdipol for felt.


Dette er en lettvektsdipol for feltbruk som jeg laget for et par uker siden. Den veier ikke mer enn 140 gram!
Jeg brukte følgende materialer:
10 m 0.75 mm^2 ledning Biltema Art. 35-3835 kr 19.90
4 stk. Gule kabelsko for 6 mm^2 Biltema Art. 44-029 kr 19.90
2 stk. Blå kabelsko for 2.5 mm^2 Biltema Art. 44-026 kr 19.90
Watson WDC-50 Senterisolator (Se: http://www.permo.no/Watson/WDC-jpg ) kr 125

Total pris: 184.70

torsdag 1. mars 2007

Kenwood TH-78


Endelig er min Kenwood TH-78 vekket til live igjen etter å ha vært halvsyk i lengre tid. Det viste seg å være en dårlig lodding som gjorde at transceiveren skiftet mellom å være en amerikansk og europeisk modell etter eget forgodtbefinnende. Fryktelig irriterende! Særlig fordi knappene på transceiveren skifter funksjon avhengig av modell. Men nå er den OK igjen! :-D
Siden transceiveren er i orden igjen nå, bestilte jeg like godt et nytt batteri til den. Bestilte WWH-PB13 fra W & W Manufacturing i USA. Det er et NiMH batteri med en kapasitet på 1650 mAH, noe som er over dobbelt så mye som original batteriet.
