tirsdag 28. oktober 2014

Windomen for 60 m, 30 m og 15 er i orden igjen.

Screenshot_2014-10-28-22-22-42

Etter at jeg hadde reparert 1:4 balunen satte jeg opp igjen windomen for 60 m, 30 m og 15 m. Nå fungerer atter antennen glimrende. Ovenfor ser man SWR-grafen for frekvensområdet 4 MHz – 28 MHz.Screenshot_2014-10-28-22-23-02

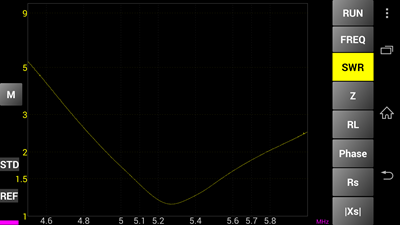

SWR for 60 m.

Screenshot_2014-10-28-22-23-15

SWR for 30 m.

Screenshot_2014-10-28-22-23-32

SWR for 15 m.

Jeg brukte MiniVNA’en min og mobiltelefonen for å måle SWR, jeg syns det er en helt genial kombinasjon! At man kan bruke MiniVNA sammen med mobiltelefonen gjør dette til en svært portabel løsning for å måle kabler og antenner.

Reparasjon av 1:4 balun.

Windomantennen jeg laget meg i fjor høst for 60 m, 30 m og 15 m sluttet plutselig å fungere i helgen, midt under CQ WW DX Contesten. I ettermiddag fant jeg frem stigen og gikk ut og tok en kikk på antennen for å se hva som var galt.
Når jeg kom opp i treet var det ikke vanskelig å se hva som var feil, balunen var fullstendig knust, eller det vil si, selve balunen var intakt, kun lederen til kontakten var knekt, men plastboksen jeg hadde montert balunen i var det bare noen plastrester igjen av.
I kveld har jeg montert balunen inn i en ny plastboks og nå håper jeg at denne varer litt lengre.

søndag 26. oktober 2014

Elecraft K2 i CQ World Wide DX Contesten.

DSC_0073

Denne helgen har jeg for første gang brukt min Elecraft K2 i CQ World Wide DX Contesten. Etter modifikasjonene på SSB-modulen virket det som om lyden på sending er blitt såpass bra at K2’en endelig kan brukes på SSB. K2’en har fungert upåklagelig i hele contesten, Det er en helt egen følelse å kjøre over 300 kontakter i verdens største contest med en transceiver man har bygget selv.

Elecraft 2T-gen 2 Tone Test Oscillator

IMG_20141024_170020

I helgen har jeg bygd meg en Elecraft 2T-gen, det er en 2 tone testoscillator, som navnet indikerer er dette snakk om en oscillator som genererer 2 toner på henholdsvis 700 Hz og 1900 Hz. Slike oscillatorer er svært nyttige når man skal teste SSB-sendere. Man kobler 2 tone oscillatoren til mikrofoninngangen, nøkler senderen og ser på det modulerte signalet ut fra senderen i oscilloskopet eller spektrumanalysatoren.

IMD_Pics_600

lørdag 25. oktober 2014

Elecraft DL1 Dummy Load.

DSC_0068

I går bygde jeg meg en Elecraft DL1 Dummy Load, det er en enkel liten dummy load som bestrår av 8 motstander, dummy loaden kan brukes helt opp til 2 m og tåler en effekt på 20 Watt.  Dummyloaden har også ett tilkoblingspunkt slik at man kan måle effekten med ett vanlig voltmeter og så bruke en tabell for å regne ut effekten, det er ganske smart når man skal måle effekten nøyaktig på QRP-sendere.

fredag 24. oktober 2014

Modifisering av SSB-modulen på min Elecraft K2.

DSC_0071

Jeg har aldri fått lyden på min Elecraft K2 til å bli særlig bra på sending, men i dag har jeg prøvd å gjøre noe med det, ved å utføre en rekke modifikasjoner utviklet av KI6WX John på SSB-modulen. Det første jeg gjorde var å flytte filterpassbåndet oppover i frekvens slik at det nå først begynner å rulle av ved ca. 2,7 kHz.

Elecraft_K2_BW_USB_BFO491671

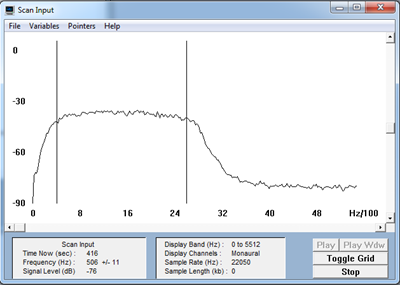

Slik ble passbåndet på USB etter justeringen. De to vertikale strekene er ved 400 Hz og 2600 Hz.

Elecraft_K2_BW_LSB_BFO491371

Slik ble passbåndet på LSB etter justeringen. De to vertikale strekene er ved 400 Hz og 2600 Hz.

Det neste jeg gjorde var å øke forsterkningen i SSB-modulen ved å sette på noen ekstra motstander og en ekstra transistor, samt flytte to av viklingene på den ene transformatoren.

DSC_0072

Den nye transistoren kan såvidt ses mellom IC-kretsen og den en transformatoren. Like foran tranformatoren kan man se den ene av de nye motstandene.

Det siste jeg gjorde var å sette på en ekstra motstand på inngangen til kompressoren for å redusere forvrengningen på TX.

DSC_0070

På undersiden av SSB-modulen kan man se to av de nye motstandene jeg har satt på for å forbedre lyden på sending.

Så langt har rapportene på lyden vært bra.
