lørdag 18. desember 2021

Loss in antenna tuners

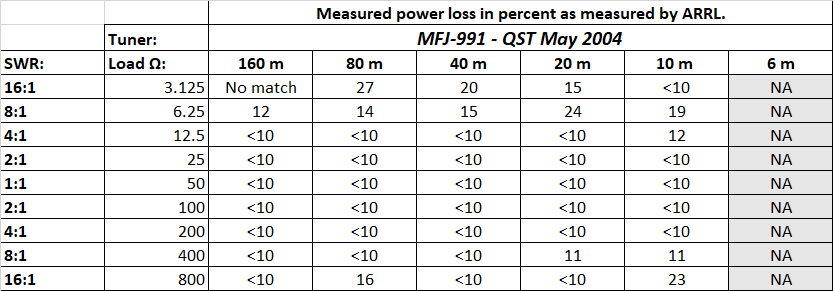

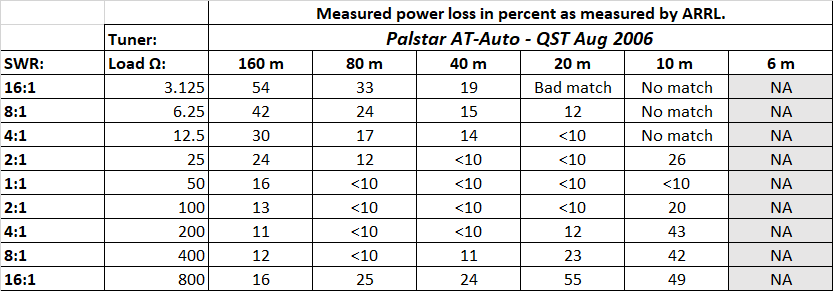

Measured loss in persent in antenna tuners.
The measurements are made by ARRL.





































søndag 3. oktober 2021

DXCC 10 m.

Etter å ha hatt 99 bekreftede DXCC på 10 m i flere år, fikk jeg endelig bekreftelse fra DXCC nr 100 den 13 september. Det var fra GD0TEP. Jeg hadde QSO med han på Field Day den 5 september.
Da var det bare å søke om DXCC på 10 m, og diplomet fikk jeg på fredag.

søndag 5. september 2021

LA8OKA/P Field Day i Einunndalen.

QTH i Einunndalen.

 På årets Field Day dro jeg til Einunndalen. Einunndalen er med sine 55 km, Norges lengste seterdal og befinner seg mellom Folldal og Oppdal. Det meste av området befinner seg over skoggrensen og mye av området er vernet innenfor Knutshø landskapsvernområde, Flåman naturreservat, Meløyfloen naturreservat og Einunndalsranden naturreservat. Som man sikkert skjønner utfra alt som er vernet i dalen, er Einunndalen ett svært vakkert fjellområde. Det er flotte setrer som fremdeles er i drift, avrundede fjell og fjellrygger som slynger seg i landskapet rundt store vide daler og det oppdemmede vannet Fundin som blinker i solen. Det er kyr og sauer som beiter, og store reinsdyrflokker som flytter seg rundt. Jeg var til og med så heldig at en dvergfalk slo seg ned på en gjerdestolpe rett ved teltet.
Dvergfalken som kom på besøk.

 Jeg ankom Einunndalen på fredagskvelden, været var grått og det var litt småregn i lufta. Det var heldigvis litt dagslys igjen, så jeg slapp å sette opp teltet i mørket. Utpå natten ble det veldig kaldt, jeg fikk senere høre fra en reinsdyrjeger at det hadde vært -5° C nede ved Dalholen i Folldal om natten, hvor kaldt det var oppe på fjellet vet jeg ikke. Jeg stod opp tidlig lørdagsmorgenen, og da var det fremdeles mye i rim i lyngen og teltet var helt hvitt. Heldigvis var det strålende sol og ikke en eneste sky å se på himmelen. Formiddagen gikk til å reise de tre mastene og koble opp radioutstyret, når man holder på alene tar dette litt tid, men jeg klarte å bli ferdig litt før kl. 14, da var det bare å sette seg ned med PC’en og sjekke at alt fungerte. Etter litt å ha foretatt de siste fininnstillingene på softwaren og sjekket at alle programmene snakket sammen, og ikke minst at de snakket med radioen, var jeg klar. Det var enda litt tid igjen til kl. 15, jeg benyttet derfor anledningen til å lage meg litt mat.
Shacen bestående av PC, Elekraft K2/100 med ekstern antennetuner og MicroHAM USB Interface III. Oppå antennetuneren ligger en liten GPS mottaker som brukes til å synkronisere klokken på PC'en.

 Klokken 15 brakte det løs, årets Field Day var i gang! Første stasjon var LB6FI/P og etter det rant det på med norske stasjoner på 80 m. Etter en times tid skiftet jeg til 40 m og kjørte mange europeiske Field Day stasjoner, senere flyttet jeg meg til 20 m og kjørte stasjoner fra hele verden, først noen asiatiske stasjoner og så utpå ettermiddagen mange amerikanske og brasilianske stasjoner. Det var også gode forhold på 15 m og 10 m. 10 m var spesielt moro, siden det er mange år side det har vært så gode forhold på 10 m under Field Day helgen. I det hele tatt var det gode forhold denne helgen på alle bånd. Jeg kjørte QSO’er på 80 m, 60 m, 20 m, 15 m og 10 m. Stasjonen bestod av følgende: HF transceiver: Elecraft K2/100 Interface: MicroKeyer USB III HF antenner: Trapdipol for 80 m og 40 m og en loop antenne for 40 m, 20 m, 15 m og 10 m. Disse hang i 3 master fra 9 til 11 m høyde. Strømforsyning: 8 stk. 24 AH blybatterier. PC for logging og digimode. Jeg hadde også med en Elecraft KX3 som backup, men den ble ikke brukt. På VHF/UHF hadde jeg satt opp en Yaesu FT-817, men jeg kom aldri så langt at jeg tok denne i bruk.
Shacken om natten.

Jeg bruker en batteridrevet lyskaster for å lyse opp shacken. Mastene vekte mye oppsikt, og jeg hadde besøk av flere reinsdyrjegere som lurte på hva jeg holdt på med, til og med en fjelloppsynsmann var innom. Jeg fortalte om amatørradio, og at det denne helgen var Field Day, hvor det var om å gjøre å få flest mulig kontakter ved hjelp av utstyr som var satt opp for anledningen. Interessen var overraskende stor, og det tyder på at det fremdeles er muligheter for å rekruttere folk til hobbyen.
Antennene og teltet en time etter solnedgang.

mandag 23. august 2021

SSA Portabeltest fra Minneåsen.

I går var det SSA Portabeltest, høstomgangen. Jeg ble med på den og benyttet anledningen til å teste diverse utstyr før NRRLs Field Day som kommer i begynnelsen av september.

torsdag 8. juli 2021

Brukeranmeldelse av ICOM IC-705.

Bilde 1: ICOM IC-705. (Foto: ICOM.) IC-705 er ICOM’s bud på en QRP-radio. ICOM har virkelig slått på stortrommen denne gangen med masse funksjoner man tidligere ikke har sett på QRP-radioer fra de store produsentene, slik som touch screen, spektrumskop, GPS, Wifi, Bluetooth og innebygde muligheter for fjernstyring. Det første man legger merke til er den store fargeskjermen med touch funksjon, den opptar det meste av plassen på fronten. Skjermen er på 4,3 tommer og er altså like stor som skjermen på IC-7300. IC-705 har et ordentlig tuninghjul som gir en god følelse når man tuner, ellers består fronten av 3 flerfunksjonshjul og 14 trykknapper. Alle knappene føles solide, og den trykkfølsomme skjermen responderer greit når man trykker på den, den har ikke like god respons som de dyreste mobiltelefonene, men den fungerer helt greit. På høyre side er det tilkoblinger for ALC og SEND for å kontrollere PA-trinn, TUNER for å kontrollere ekstern antennetuner, KEY for tilkobling av morsenøkkel og paddle, en micro USB tilkobling for fjernstyring, programmering og lydoverføring til PC og som også brukes til å lade batteriet. Og til slutt tilkobling for 13,8 volt. På venstre side er det tilkoblinger for antenne, jord, ekstern høyttaler og mikrofon. Her finner man også en slott hvor man kan plassere et micro SD minnekort. På baksiden, eller undersiden, avhengig av hvordan man ser det, er det plass til batteri, for øvrig samme type batteri som brukes på handapparatene ID-51 og ID-31. Ifølge ICOM varer batteriet i ca. 3 timer etter nøkkelen 1 del TX, 1 del RX og 8 deler standby. IC-705 har alle HF-bånd, 6 m, 2 m og 70 cm. Den mangler altså 4 m, noe som sikkert vil skuffe noen, men mottakeren dekker 30 kHz – til 199.999 MHz, så man kan i hvert fall lytte på 4 m. Mottakeren dekker også 400 – 470 MHz. Mottakeren er en direkte samplende SDR mottaker fra 30 kHz til 24.999 MHZ, og over 25 MHz benyttes en frekvenskonverter for skifte frekvensspektrumet ned til frekvensområdet for den direkte samplende SDR mottakeren.IC-705 har følgende modes: D-STAR DV, SSB, CW, RTTY, AM og FM. Mange, inkludert meg selv kunne nok også ønske seg at den hadde DMR DV. Noen kunne nok tenke seg en radio med Fusion også, i tillegg til D-STAR og DMR, men det tror jeg sitter langt inne hos produsentene. Det følger med en høyttaler-mikrofon med IC-705, det er mulig å bruke bare mikrofonen og den innebygde høyttaler eller en egen separat høyttaler eller hodetelefoner dersom man ønsker det. I tillegg til PTT-knappen har høyttaler-mikrofonen 4 knapper, hvorav 2 av knappene er programmerbare. Ifølge rapporter jeg mottok på lufta var lyden på mikrofonen god. Lyden på høyttaleren i er litt spak, men fungerer helt greit. Det er 2 manualer til IC-705, en «Basic» manual på 96 sider, og en «Advanced» manual på hele 218 sider. For å få fullt utbytte av radioen bør man lese begge manualene fra perm til perm, det er mye informasjon som skal tygges igjennom. Heldigvis trenger man ikke å lese noen av manualene for å komme i gang med elementær bruk av radioen, det er enkelt å komme i gang, særlig for de som har brukt en IC-7300 tidligere, da det meste av menyene er like. IC-705 har riktignok noen ekstra menyer som ikke finnes på IC-7300, slik som menyene for GPS funksjonene og D-STAR funksjonene. Som jeg skrev om i førsteinntrykket av IC-705 (Se Amatørradio nr. X 2020.) er IC-705 stor, svært stor til å være en QRP-rigg, for mange vil ikke det være noe stort problem, men for de som skal bære med seg IC-705 i sekken f.eks. i forbindelse med fjellturer og SOTA vil den nok være både altfor stor og altfor tung, Elecraft KX2 og Yaesu FT-817/FT-818 vil nok være et bedre valg når man skal bære med seg radioen over store avstander. For de som skal bruke radioen fra hytte-QTH og lignende og kun skal bære radioen over korte avstander og ellers frakte den med bil er ikke størrelsen noe problem, og de som størrelsen ikke er noe problem for vil komme til å elske denne lille radioen med alle funksjonene den har. For selv om den er stor i QRP sammenheng, er det likevel snakk om en liten radio, den er mindre enn en fjerdedel av f.eks. IC-7300. IC-705 har et vell av funksjoner, og det er vanskelig å bestemme seg for hva man skal starte med, IC-705 har faktisk så mange funksjoner at det er umulig å dekke alle funksjonene i denne testen. IC-705 eiere for derfor bære over med meg for at jeg kanskje ikke nevner akkurat din favorittfunksjon, men jeg skal prøve å dekke essensen av funksjonene som er tilgjengelig på IC-705. Menyene på IC-705 er delt opp i 2 typer menyer, en meny som rett og slett kalles «MENU», og en meny som kalles «FUNCTION». «MENU» er for de mer avanserte menyene, mens «FUNCTION» er for de mer vanlige funksjonene som man gjerne bruker oftere.
Bilde 2: Meny 1 på hovedmenyen til IC-705.
Bilde 3: Meny 2 på hovedmenyen til IC-705. Når man trykker på «MENU» knappen kommer man til en av 2 hovedmenyer, for å skifte mellom de 2 hovedmenyene trykker man rett og slett på 1 eller 2. (Se Bilde 2 og Bilde 3.) For å komme videre til undermenyene trykker man bare på ønsket emne i hovedmenyen. Undermenyen kan ha en eller flere sider med funksjoner avhengig av hvilken undermeny man er inne på.
Bilde 4: Funksjonsmeny 1 på IC-705.
Bilde 5: Funksjonsmeny 2 på IC-705. Når man trykker på «FUNCTION» knappen kommer man til en av 2 funksjonsmenyer, for å skifte mellom de 2 funksjonsmenyene trykker man rett og slett på 1 eller 2. (Se Bilde 2 og Bilde 3.) For å komme videre til undermenyene trykker man bare på ønsket emne i hovedmenyen. Undermenyen kan ha en eller flere sider med funksjoner avhengig av hvilken undermeny man er inne på.
Bilde 6: Spektrumskopet og waterfallet på IC-705. Det mest iøynefallende med displayet til IC-705 er selvfølgelig spektrumskopet og waterfallet, så vidt jeg kan huske er det identisk med IC-7300, og det er veldig bra. Man kan velge om man kun skal vise spektrumskopet, eller både spektrumskopet og waterfallet, eller ingen av delene. Man kan velge om VFO-frekvensen skal være i senter av skopet, eller om skopet skal ligge fast, med en indikator som viser VFO-frekvensen. Man kan justere bredden på skopet fra 5 kHz til 1 MHz. Man kan også justere fargene, men det tok jeg meg ikke bryet med å gjøre, da jeg syntes at de originale fargene fungerte utmerket. Spektrumskopet og waterfallet sammen med at IC-705 dekker både 6 m, 2m og 70 cm gjør at IC-705 er godt egnet for å kjøre DX på VHF og UHF. Det er bare å koble til et PA-trinn og noen gode yagiantenner.
Bilde 7: Ved å trykke på et signal i spektrumskopet, kan man zoome inn på signalet, trykker man så en gang til i det innzoomede vinduet skifter radio frekvens til dette signalet. Spektrumskopet har en zoom-funksjon slik at det blir lettere å tune radioen til det signalet, det fungerer på denne måten: Ved å trykke på et signal i spektrumskopet, kan man zoome inn på signalet, trykker man så en gang til i det innzoomede vinduet skifter radio frekvens til dette signalet. Denne funksjonen fungerer ganske greit, men man må ofte fintune signalet med tuninghjulet.
Bilde 8: Det innebygde audioskopet på IC-705. IC-705 har også ett innebygd audioskop, det er glimrende når man ønsker å se nærmere på de demodulerte signalene, man kan se både frekvensspekteret og et tradisjonelt oscilloskopbilde samtidig. Audioskopet kan også benyttes under sending og er ett ypperlig hjelpemiddel når man skal justere mikrofonlyden. IC-705 har innebygd TX-equalizer sånn at det er mulig å justere mikrofonlyden til de fleste stemmer. IC-705 har selvfølgelig også TX-monitor for de som ønsker å lytte på seg selv, når de skal justere mikrofonlyden. Jeg kjørte hele tiden med de originale innstillingene for mikrofonlyd og fikk alltid gode rapporter på modulasjonen, jeg ble fortalt at det var en behagelig og klar modulasjon. Siden det fungerte greit fra første stund valgte jeg ikke å gjøre noe mer med mikrofonlyden, men for de som ønsker det er det gode muligheter for å justere slik at det passer din egen stemme. Selv om den innebygde høyttaleren på IC-705 er knøttliten, er lyden er klar og god, høyttaleren er i stand til å produsere nok lyd, slik at det selv i rom med mye støy er det mulig å høre det som skjer på lufta.
Bilde 9: Ønsker man å kunne se alle parametere i forbindelse med sending kan man sette opp skjermen slik som her. På mange transceivere er det slik at man kun har ett måleinstrument, og dersom man ønsker å se på flere måle parametere må man skifte mellom dem. Slik er det ikke på IC-705, her kan man se alle måleparametrene samtidig. Ved å velge skjermbildet som vises i Bilde 9 kan man se mottatt signalstyrke eller sendeeffekt, ALC, kompresjon, SWR, strømtrekk, spenningsindikator og temperaturindikator. Jeg kunne ønske meg at det var ett voltmeter og ikke bare en spenningsindikator, det hadde gjort det enklere å følge med på for eksempel batterispenningen når man kjører på batteri. Både batterispenningen og spenningen til strømforsyningen vises når man skrur på IC-705, men det er jo litt tungvint å skru av og på radioen for å sjekke spenningen på batteriet.
Bilde 10: Dersom man synes det blir for mye informasjon kan man sette opp IC-705 slik at kun det mest essensielle vises, slik som her. Med ett så stort og informativt display som på IC-705 kan det noen ganger bli for mye informasjon, f.eks. når man kjører contest, da kan man sette opp skjermen til å vise det aller mest nødvendige som frekvens, mode, filter og S-meter/effekt, som vist i Bilde 10.
Bilde 11: SWR-display av en forkortet 80 m antenne. En av de kjekke funksjonene til IC-705 er at den kan lage en grov graf over SWR-forholdet til en antenne, man setter opp antall testfrekvenser (kalt BAR), her kan man velge mellom 3, 5, 7, 9, 11 og 13 frekvenser, og avstanden mellom testfrekvensene (kalt STEP), her kan man velge mellom 10 kHz, 50 kHz, 100 kHz og 500 kHz. Man må være påpasselig slik at man ikke sender utenfor radioamatørfrekvensene når man bruker denne funksjonen, spesielt dersom man bruker de største steppene. Når man skal måle, trykker man på knappen med pil og firkant, så trykker man på PTT-knappen, en gang for hver målefrekvens til man har målt SWR på alle frekvensene, så får man frem en SWR-kurve som vist i Bilde 11.
Bilde 12: Mode menyen. I daglig bruk er IC-705 ganske enkel, men først når man har vendt seg til tankegangen, ønsker man å endre noe, så trykker man ganske enkelt på det man ønsker å endre på den trykkfølsomme skjermen, og så kommer det en meny opp, f.eks. dersom man ønsker å skifte mode fra LSB til noe annet mode trykker man bare på LSB, og så kommer mode menyen opp. (Se Bilde 12.)
Bilde 13: VFO/MEMORY menyen. Tilsvarende dersom man ønsker å skifte fra VFO’en til f.eks. minnene, da trykker man bare på VFO A, og så dukker VFO/MEMORY menyen i Bilde 13 opp.
Bilde 14: Minneoversikt på IC-705, i dette tilfelle noen repeatere jeg har programmert inn. Men for å få ordentlig oversikt over minnene må man gå inn på hovedmenyen og trykke «MEMORY», da kan man gå inn og velge minnegruppe, og så får man en flott oversikt over minnene i den valgte minnegruppen, se Bilde 14. Det er plass til 4 minner på hver side, og hver minnegruppe har plass til 100 minner. Totalt er det plass til 500 vanlige minner, som man kan gruppere i 100 minnegrupper. I tillegg har IC-705 en repeaterliste på opptil 2500 minner hvor man kan lagre både analoge FM-repeatere og simpleksfrekvenser og D-STAR repeatere og simpleksfrekvenser.
Bilde 15: VFO Scan-menyen på IC-705. IC-705 har mange muligheter når det gjelder scanning, det er 2 hovedtyper av scanning, nemlig scanning av minnekanalene, og scanning av VFO-frekvenser. Minnekanalene kan settes opp i forskjellige grupper, slik at kun kanalene i den valgte gruppen scannes. Man kan også velge å scanne minner med en valgt modulasjon. VFO-scanning kan også settes opp på førskjellige måter, f.eks. kan man programmere inn et ønsket frekvensområde, f.eks. 2 m FM båndet og kun scanne det, eller man kan velge noe ICOM kaller ∆F scan, som scanner frekvensområdet rundt en valgt senterfrekvens. 11 sider av «Advanced Manual» går med til å forklare de forskjellige typene av scanning, og hvordan man setter de opp.
Bilde 16: GPS-posisjonen slik den vises på IC-705. IC-705 har en innebygd GPS-mottaker, den er først og fremst der for de som ønsker å bruke D-PRS (D-PRS er D-STAR versjonen av APRS.), og kan da brukes til å sende posisjonen sin på D-STAR og videre i APRS-systemet via D-PRS gateway’er. Den innebygde GPS’en er også til nytte for de som ikke kjører D-STAR, da den selvsagt også kan benyttes til å oppgi posisjonen. Man får også oppgitt posisjonen i Maidenhead formatet, noe som er svært nyttig både for VHF/UHF DX’ere og de som f.eks. kjører FT-8.
Bilde 17: Informasjon om hvilke satellitter GPS-mottakeren til IC-705 mottar. GPS-mottakeren er svært følsom, den klarte f.eks. å få inn satellitter nok til å kunne bestemme posisjonen selve nede i shacken min, som befinner seg nede i kjelleren av huset. Jeg prøvde IC-705 i litt varierende settinger både på VHF/UHF og på HF. På VHF/UHF har den alle funksjoner og muligheter man i dag forventer av et handapparat med FM og D-STAR, og i tillegg har den SSB og AM. I utgangspunktet har IC-705 alt en VHF/UHF DX’er trenger unntatt effekten, men det kan enkelt ordnes med et eksternt PA-trinn. Men selv med 5 eller 10 watt avhengig av om man bruker det interne batteriet eller ekstern strømforsyning, kommer man langt på 2 m og 70 cm. Dersom det er bra tropo eller sporadisk E kan man nå veldig langt selv med liten effekt. På HF fungerer IC-705 veldig bra, mottakeren er nesten like bra som på IC-7300, den største forskjellen er at IC-705 ikke er så følsom som IC-7300, men det er ikke nødvendigvis noen dårlig ting, for jeg opplevde ingen problemer med overstyring av mottakeren på IC-705, slik jeg tidvis gjorde med IC-7300. Metoden for å takle problemene på IC-7300 var nemlig å skru av forforsterkeren, og da havnet nok følsomheten på IC-7300 omtrent der hvor følsomheten til IC-705 ligger med forforsterkeren innkoblet. For det tiltenkte bruket som en portabel stasjon er følsomheten til IC-705 mer enn bra nok. Jeg testet IC-705 på FT-8, på det tidspunktet hadde ikke WSJT-X fått lagt inn IC-705, men ved å gå inn i SET-menyen, og så inn Connectors, og så inn CI-V menyen og så inn på CI-V address og endre den fra A4h til 94h ser IC-705 ut som en IC-7300 for WSJ-X, og da kan man kjøre med innstillingene som fungerer med IC-7300. På den siste utgaven er IC-705 lagt inn, det vil derfor være enklere å komme i gang på FT-8 med IC-705 nå. I det hele tatt likte jeg IC-705 svært godt, jeg har ikke mye negativt å si om den, men jeg skulle gjerne sett at den var litt mindre og lettere, og at den og at den hadde DMR og innebygd antennetuner. Prisen kan virke noe stiv, men sammenligner man IC-705 med hovedkonkurrenten Elecraft KX-3 så er faktisk KX-3 betydelig dyrere med dagens dollarkurs. Takk til Christech for lån av IC-705. Uten Christech’s velvillighet hadde det ikke vært mulig å gjennomføre denne brukertesten av IC-705.

onsdag 7. juli 2021

Førsteinntrykket av ICOM’s nye QRP-radio IC-705.

Bilde 1: ICOM IC-705 HF, VHF og UHF transceiver. ICOM er på banen med en ny QRP radio, deres forrige QRP modell var IC-703, en radio jeg hadde mye glede av før jeg byttet den ut med Elecraft KX3. Når jeg fikk sjansen til å prøve IC-705 takket jeg selvsagt ja. Fordi tidsfristen er kort ble det avtalt med Ola-Matti og Christech at jeg skal skrive 2 artikler, først denne her med førsteinntrykket av IC-705, og så en artikkel i neste nummer når jeg har fått prøvd IC-705 over et lengre tidsrom. Siden jeg nå skal skrive ned førsteinntrykket av radioen, har jeg gjort noe som jeg ikke anbefaler noen, jeg har satt meg ned med radioen uten å åpne bruksanvisningen. Normalt vil jeg ikke gjøre det på denne måten når jeg skal skrive brukeranmeldelser av radioer for Amatørradio, da man ofte går glipp av verdifull informasjon om funksjonalitet og innstillinger når man ikke leser bruksanvisningen, men denne gangen bestemte jeg meg altså for å teste hvor langt jeg kommer uten å lese den. Nå skal det nevnes at jeg fra før ikke er helt på bar bakke med ICOM’s HF-transceivere, jeg har selv eid flere, i tillegg har jeg prøvd både IC-7300 og IC-7610 for Amatørradio. Erfaring fra IC-7300 og IC-7610 er helt klart en fordel når det gjelder å betjene IC-705, IC-7300 og IC-7610 eiere vil kjenne seg igjen med en gang. Menysystemet er ganske likt, funksjonene på den trykkfølsomme skjermen er så å si identiske, og skjermbildene ser ganske like ut. Jeg har også sett i brosjyren for å få et lite overblikk over radioen. Men først litt om radioen, den dekker alle HF bånd (Inkludert 60 m etter en liten modifikasjon som leverandøren kan gjøre for deg.), videre har den 6 m, 2 m og 70 cm. Den kan motta på 4 m, men ikke sende der. Det siste er litt skuffende siden IC-7300 har 4 m, men ingen stor sak, ingen av konkurrentene det er naturlig å sammenligne med har 4 m. Utgangseffekten er justerbar fra 100 mW til 10 watt med ekstern strømforsyning, og begrenset til 5 watt med det innebygde batteriet. Batteriet er for øvrig det samme som brukes på ICOM’s handapparat ID-51. IC-705 kommer i en forholdvis stor fargerik boks, da jeg åpnet boksen og tok ut radioen ble jeg slått av hvor stor den var, den er godt og vel dobbelt så stor som min Elecraft KX3, ellers virker IC-705 til å være solid laget, skjermen og betjeningspanelet gir inntrykk av kvalitet. På venstre side er det en BNC antennekontakt, og like ved siden er det kontakter til den medfølgende høytalermikrofonen. Kontaktene til høytalermikrofonen er skjult bak en liten gummileppe for å beskytte mot støv og fuktighet. Det er også en stor jordskrue på denne siden for å koble til en ledning til jord. På høyre side finner man blant annet tilkobling til ekstern strømforsyning. Det følger med en strømforsyningskabel. Det er flere andre tilkoblinger også, men de skal jeg komme tilbake til i neste nummer av Amatørradio.
Bilde 2: Sammenligning av størrelsen på fra venstre, Elecraft KX3, ICOM IC-705 og Yaesu FT-817 sett fra siden.
Bilde 3: Sammenligning av størrelsen på fra bunnen og oppover, Elecraft KX3, ICOM IC-705 og Yaesu FT-817 sett forfra. Jeg koblet radioen til antennen og skrudde den på, og i løpet av noen minutter var jeg i QSO med LA6ETA Henrik via Innlandsnettet, det gikk greit å sette opp radioen med riktig repeaterskift og subtone. Dessverre ble QSO’en med Henrik ganske kort, for det tok ikke lange tiden før batterisymbolet i displayet begynte å blinke rødt, ett tydelig tegn på at batteriet måtte lades. Radioen er i hvert fall relativt lett å sette opp og bruke på FM-repeatere. Radioen har også mulighet for å kjøre D-STAR, jeg kommer tilbake til det i neste nummer av Amatørradio. Etter å ha koblet radioen til ekstern strømforsyning begynte den automatisk å lade, det er en egen LED som lyser under lading, det gjør det veldig enkelt å forholde seg til. Man slipper å rote rundt i menyer for å finne ut om batteriet lader. Jeg koblet på en HF antenne og ble umiddelbart overrasket over den gode mottakelsen, IC-705 gir inntrykk av å ha en svært god mottaker som leverer et rolig og kontrollert lydbilde i den innebygde høyttaleren. Det var ikke noe problem å plukke ut svake stasjoner mellom kraftige stasjoner. Å skifte bånd var enkelt, men det er fordi jeg har brukt IC-7300 før, har man ikke det vil man nok stusse en stund, inntil man innser at radioen har en trykkfølsom skjerm. Man trykker bare på MHz tallet i frekvensen, så kommer det opp en meny hvor man enkelt kan velge bånd. På en lignende måte kan man velge mode. En artig sak er at IC-705 har innebygd GPS, mest sannsynlig for bruk sammen med D-STAR, men den er også til nytte for de som kjører andre mode fordi GPS’en oppdaterer radioens interne klokke, slik at man alltid har rett UTC tid på displayet. Det kan være nyttig når man logger for hånd. Man kan selvfølgelig også bruke den innebygde GPS’en til å finne posisjonen der man er. Posisjonen er oppgitt i grader og desimalminutter og Maidenhead. Å få oppgitt Maidenhead koordinatene er svært nyttig når man driver med VHF DXing eller FT-8. Man får også oppgitt GPS-høyden, også det kan være kjekt, selv om den nesten alltid vil avvike noe fra den faktiske høyden. Å programmere inn ett par repeatere var litt knotete til å begynne med, men når jeg skjønte logikken gikk det greit, trikset er å skjønne hvor på displayet man skal trykke, og om man kun skal bruke ett kort trykk eller ett langt trykk. Korte og lange trykk på den trykkfølsomme skjermen har litt forskjellige funksjoner alt etter hvor man trykker. Etter litt tilvenning gikk det greit. Jeg regner med at dette ikke hadde vært noe stort problem dersom jeg hadde lest bruksanvisningen. Jeg slet lenge med å finne ut av hvordan jeg kunne scanne de 4 repeaterne jeg hadde programmert inn i minnet, til slutt viste det seg at man kan trykke der hvor det står VFO A på skjermen, da kommer det opp en meny hvor man kan velge mellom VFO A, VFO B, MEMO, CALL pluss noen andre funksjoner relatert til minnene. Jeg trykket på MEMO, og gikk ut av denne menyen, da jeg var tilbake på hovedskjermen trykket jeg på SCAN knappen og jeg kunne velge minnegruppen hvor jeg hadde programmert inn repeaterne. Egentlig ganske enkel når jeg først fant ut av det. Å lese bruksanvisningen hadde helt sikkert hjulpet på her også, men det var altså mulig å finne ut av ved hjelp av litt trykking på radioen. Jeg bestemte meg så for å programmere inn 2 m båndet og scanne det, det var veldig enkelt, det var bare å gå tilbake til VFO mode og trykke på SCAN-knappen, da viste det seg at 2 m båndet allerede lå inne som et forvalg. Dessverre var det programmert inn for å scanne hele båndet fra 144 MHz til 146 MHz, det var lite formålstjenlig, jeg forsøkte meg derfor på å få endret frekvensområdet, det skulle by på mer knot, det viste seg at man måtte inn i hovedmenyen, trykke SCAN hvorpå man går tilbake til et slags hovedbilde, og der må man trykke SET, og så må man inn i en undermeny som heter «Program Scan Edge». Førsteinntrykket mitt er at det er på HF denne radioen virkelig skinner, som nevnt tidligere har den en meget behagelig lyd i den bittelille innebygde høyttaleren, storsignalegenskapene virker umiddelbart til å være gode. Det tøffeste jeg har utsatt mottakeren for hittil er 80 m på kveldstid, og det var ikke noe problem. Det er relativt enkelt å justere båndbredden, og spektrumskopet er til stor hjelp når man skal finne stasjonene. Den innebygde støyreduksjonen ser ut til å virke bra, det samme med noise blankeren. Det vil bli spennende å teste radioens ytelse over lengre tid. Forhåpentligvis vil jeg finne noen contester hvor radioen virkelig kan få prøvd seg. På spektrumskopet kan man trykk lett på et signal, og så blir området rundt dette signalet forstørret, da kan man trykke på signalet en gang til og så blir radioen stilt inn på den frekvensen. Med pølsefingrene mine klarer jeg sjelden å trykke nøyaktig på frekvensen, men det skal bare litt etterjustering med tuninghjulet til, og så er jeg på riktig frekvens. En nyttig funksjon, spesielt når man kjører contest eller leter etter DX. IC-705 har ikke innebygd antenne tuner, noe jeg synes er svært synd, særlig med tanke på radioens størrelse. Så stor som IC-705 er, burde det være mulig å trykke inn en antennetuner også. Det skal komme en ekstern antennetuner senere, men da den ikke hadde kommet enda hadde jeg selvsagt ikke mulighet til å prøve den nå. Jeg brukte derfor min gode gamle Elecraft T1, og det fungerte fint. Dette er en radio med mange avanserte funksjoner som jeg ikke har prøvd enda, et dypdykk i brukanvisningen er helt klart nødvendig, radioen har blant annet D-STAR, men dessverre ikke DMR. DMR er jo i ferd med å overta tronen når det kommer til digital tale blant radioamatørene, mye takket være tilgangen på billige DMR radioer fra Kina. Det er derfor et stort spørsmål om hvor stort salgsargument det er at radioen har D-STAR. Yaesu brydde seg i hvert fall ikke med å oppdatere FT-818 (etterfølgeren til FT-817) med Fusion. Ved å bla i menyene har jeg notert meg at IC-705 har både Bluetooth og WiFi, hvilke muligheter dette gir har jeg ikke satt meg inn i enda, men jeg gleder meg til å åpne bruksanvisningen og finne ut av det. IC-705 har også mulighet for minnekort og den har USB tilkobling, i tillegg til tilkobling for CW-nøkkel, antennetuner og tilkobling for å kontrollere PA-trinn. På venstre side er det en hodetelefon/høyttaler utgang som man via menyen kan sette opp til mono hodetelefoner, stereo hodetelefoner eller en høyttaler. I det hele tatt er førsteinntrykket av ICOM IC-705 ganske godt, det virker til å være en solid radio med gode RF-egenskaper, den er forholdsvis stor, og trolig altfor stor for mange de som ser etter en ny radio til å erstatte YAESU FT-817 i ryggsekken. Det største ankepunktet er prisen, den er så å si identisk med ICOM IC-7300. IC-705 og IC-7300 er selvsagt ikke helt sammenlignbare, men jeg er ganske sikker på at jeg ikke vil være den eneste som gjør denne prissammenligningen. På den annen side så er prisen på IC-705 også omtrent på samme nivå som Elecraft KX3, og den er det mange her til lands som har kjøpt seg, inkludert undertegnede. Jeg vil påstå at i hvert fall, enn så lenge, at IC-705 både gir mer radio og mer moro for pengene, hvorvidt jeg fremdeles vil mene det samme gjenstår å se når jeg nå skal teste IC-705 fremover de neste ukene. 73 de LA8OKA Martin
