søndag 15. september 2013

Den nye windomen for 60 m, 30 m og 15 m er oppe.

Endelig klarte jeg å få satt opp den nye windomen for 60 m, 30 m og 15 m. Jeg fikk den 8 m over bakken, noe jeg er godt fornøyd med, selv om jeg hadde håpet å få den enda høyere, men det lot seg ikke gjøre med det utstyret jeg hadde for hånden i dag.

VNA_130915_214217

Kurven over viser SWR på 60 m båndet.

VNA_130915_214355

Kurven over viser SWR på 30 m båndet.

VNA_130915_214437

Kurven over viser SWR på 15 m båndet.

lørdag 14. september 2013

Ny windomantenne for 60 m og 15 m.

DSC_1887

I dag har jeg laget meg en ny windomantenne for 60 m og 15 m. Det går også ann å bruke antennen på 30 m, men da med litt høyere SWR.

DSC_1876

Det første jeg gjorde var å lage en ny balun, balunen er en 1:4 strømbalun. Balunen består av to 1:1 strømbalunen bestående av 2 tråder som er viklet 12 runder rundt en ringkjerne, og så koblet sammen.

DSC_1878

VNA_130914_133218

Etter at baluen var satt sammen kontrollmålte jeg den med min MiniVNA med balunen koblet til en motstand på 220 ohm. Som man ser av SWR-kurven fungerer balunen greit over hele HF-båndet.

DSC_1880

Balunen koblet til antennetrådene på windomen.

DSC_1883

Antennen ble hengt opp som en invertert V-antenne mellom to millitære portable master og barnas trampoline før den ble kontrollmålt.

VNA_130914_174054

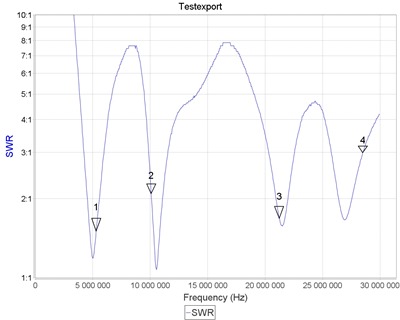

SWR på windomantennen når den henger som en invertert V. Laveste SWR ligger litt under 60 m båndet (pil 1 er 5300 kHz), litt over på 30 m (pil 2 er 10100 kHz) og litt i overkant på 15 m (pil 3 er 21200 kHz). Dette er ett kompromiss jeg kan leve med, og jeg har nå en windomantenne for 60 m, 30m og 15 m.

Målene jeg endte opp med på windomen var 9,26 m + 18,69 m. Dette er noe lengre enn lengden jeg beregnet som var 9,16 m + 18,29 m.

fredag 13. september 2013

Min første CW kontakt endelig bekreftet.

I bunken med QSL-kort jeg hentet på LA4O Oslogruppen av NRRL på onsdag låg ett QSL-kort jeg har ventet lenge på, nemlig bekreftelsen på min første CW-kontakt. Jeg kjørte OF50RR på CW på 80 m den 17 september 2010.
