fredag 27. februar 2009

TK/OK1PGS Korsika.


Jeg har også fått bekreftet Korsika. Det var en tjekker som var der på besøk i høst og jeg var så heldig å kjøre han på 20 m.

OY/DK7MCX Færøyene.


Endelig fikk jeg bekreftet Færøyene. Det tok noen år før jeg fikk kjørt Færøyene enda det er ett av våre naboland, men i sommer fikk jeg endelig kjørt en tysker som var der.

lørdag 21. februar 2009

Varingskollen i tåke.


Endelig fikk jeg tid til å ta meg en tur i alpinbakken på Varingskollen. Været kunne absolutt vært bedre, men snøforholdene er ypperlige. Dessuten har jeg bakken nesten for meg selv. Jeg merker at det er en god stund siden sist jeg har stått på Telemark, for nå har jeg gjenoppdaget muskelgrupper jeg har glemt jeg hadde for lenge siden. I kveld blir jeg vel så stiv og støl at jeg får løyve av kommunen til å parkere på handikappplasser. Uansett, det er digg å komme seg litt ut på ski igjen.

torsdag 19. februar 2009

Modifisering av displaybelysningen på KENWOOD TM-255E.

Displaybelysningen på min gamle KENWOOD TM-255E har ikke virket på den ene siden av displayet på en stund, men i går bestemte jeg meg for å reparere det. Displaybelysningen på TM-255E består av fire små glødepærer som er plassert i hvert hjørne av LCD-displayet. Glødepærer har dessverre en lei tendens til å ryke etter en stund, derfor ville jeg bytte ut glødelampene med lysdioder.

TM-255E_Org_LA8OKA_edited

Slik ser TM-255E ut med original belysning.

skjema

Dette er skjemaet som viser hvordan det er koblet originalt.

TM-255E_Display_Org_LA8OKA

Her har jeg tegnet skjemaet på nytt for klarhetens skyld.

TM-255E_Display_Mod_LA8OKA

På dette skjemaet er modifikasjonen tegnet inn. Jeg har erstattet de 4 glødelampene PL1, PL2, PL3 og PL4 med 4 lysdioder, og to motstander på 180 Ω.

P2180005_edited

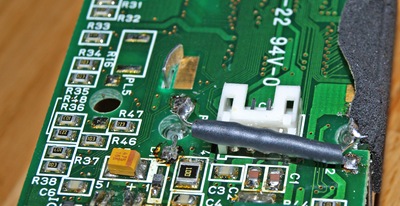

Nærbilde etter modifisering. Motstanden er tredd inn i en krympestrømpe for å unngå at den kortslutter noe annet på printkortet.

P2180006_edited

Nærbilde av den andre siden etter modifisering. Det samme er gjort her.

P2180010_edited

Testing av displaybelysningen etter modifiseringen.

P2190006_edited

Det endelige resultatet.

tirsdag 17. februar 2009

Agilent U1253A Multimeter.

Agilent U1253A

Jeg var på postkontoret og hentet mitt  nye multimeter i dag, det er et Agilent U1253A multimeter. De som er interessert kan lese mer om Agilent U1253A her. Man kan også prøve multimeteret på denne online simulatoren.

P2170008

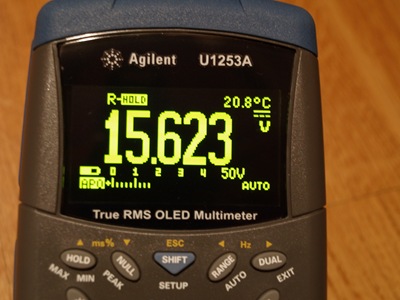

En av årsakene til at jeg valgte nettopp dette multimeteret er det knivskarpe og lyssterke displayet, endelig et multimeter som man kan lese av på litt avstand, selv i mørket.

P2170003_edited

Mitt gamle UniVolt DT-888 multimeter fra 1989 ved siden av mitt nye Agilent U1253A.

søndag 15. februar 2009

Skitur til Sinober.

DSC00320

Endelig fikk jeg tatt meg en skitur til Sinober, noe jeg har ønsket å gjøre en god stund. Været var lettskyet og litt snø, men ellers ganske greit. Temperaturen låg rundt 10 minusgrader. Skiføret var aldeles utmerket.

P2150020

Jeg spiste nisten min ved speiderhytta ved Kjulstjern. Hytta ligger fint til med utsikt over tjernet.

P2150022

Kjulstjern sett fra skogen.

P2150025

Skiløypa mellom Kjulstjern og Sørskogen.

P2150027

Sinober Sportsstue.

P2150029

P2150028

Portabel APRS digipeater.

P2150012_edited

Nå er endelig den portable digipeateren min ferdig. Den består av en Tracker2, en GlobalSat BR-355 GPS, en YAESU VX-170 2 m FM transceiver og et 7,2 AH batteri. Hele digipeateren er plassert i en vanntett plastkoffert. Antennen er en MFJ-1714 halvbølgepisk. I tillegg ligger originalpisken til VX-170 oppi kofferten.

P2150006_edited

Antennen plassert på kofferten. Her er antennen trukket inn, når den er fult trekt ur er den ca. 1 m lang.

P2150008

Nærbilde av antennen montert på kofferten. Her er antennen trukket inn, når antennen er fullt trukket ut er den ca. 1 m lang.

P2150010

Nærbilde av antennekontakten.

P2150013

Her er det øverste laget med skummgummi fjernet slik at man kan se mer av innholdet i kofferten.

Hovedkomponenten i digipeateren er en Tracker2, jeg har konfigurert Tracker2 som en Fill-In digipeater og programmert den slik at den leser posisjonen fra GPS'en. Det eneste man trenger å gjøre for å sette opp digipeateren er å lade batteriet, plassere digipeateren der man ønsker å ha den, koble til strømmen, montere antennen, slå på radioen og lukke kofferten.

P2150018

Siden kofferten er en ICOM koffert, men transceiveren er en YAESU måtte jeg selvsagt sette på ett YAESU klistremerke.

P2150003_edited

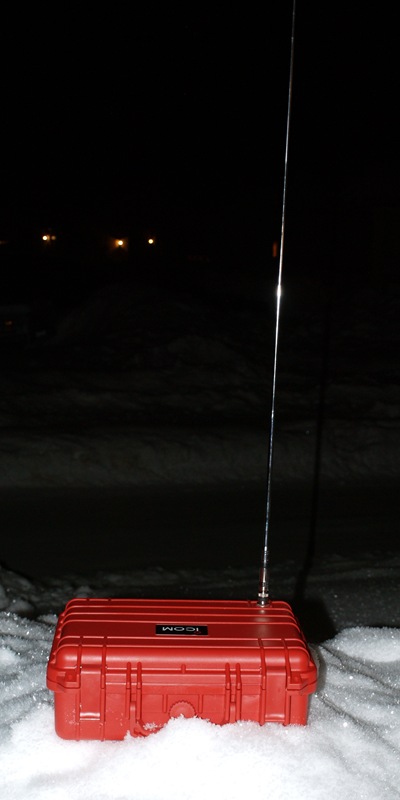

Digipeateren på test ute i hagen i 15 kuldegrader.

YAESU VX-170.

P2150014_edited

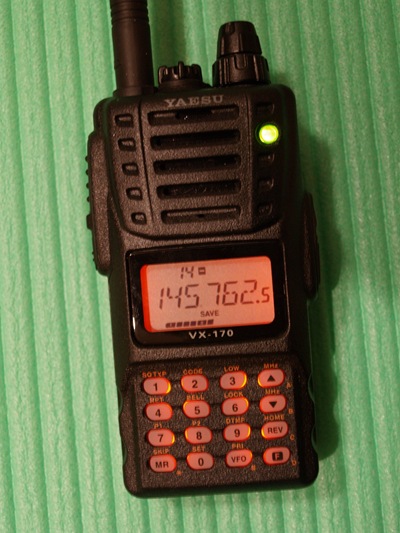

Jeg kjøpte meg en ny transceiver i dag, en YAESU VX-170. Jeg har tenkt å bruke den i en portabel digipeater jeg lenge har gått med planer om å lage. YAESU VX-170 er en monobander for 2 m som er vanntett, utførelsen av transceiveren er meget solid. Utgangseffekten er 5 watt.

P2150017
