En merkelig feil på en Kenwood TS-2000X.

Symptomer:

En av mine kamerater har i lengre tid slitt med en merkelig feil på sin TS-2000X, symptomene var som følger:

  • Svært lav utgangseffekt på alle bånd, spesielt på 2 m, 70 cm og 23 cm.
  • Antennetuneren fungerer dårlig på HF og 6 m.
  • Ved å vri ned RF Gain øker utgangseffekten.

Årsak:

Årsaken vise seg å være en feil på den integrerte motstandspakken CP1 P/N: RK75GB1J101J i 23 cm trinnet. CP1 er en integrert krets med 4 motstander på 100 Ω. På grunn av en intern feil i denne IC’en ble mottakerens AGC-spenning koblet sammen med 23 cm modulens returspenning 12VSR. 12VSR skal gi en spenning når det er høyt SWR på antenneutgangen. Ved hjelp av dioder blir 12VSR koblet sammen med 43VSR (70 cm) og VSR (160 m – 2 m) slik at det vil se ut som at det er høyt SWR på alle bånd. En bieffekt av denne feilen er at senderen får høyere utgangseffekt ved å senke RF Gain fordi man da senker AGC-spenningen.

clip_image002

clip_image003

Feilretting:

Å bytte CP1 P/N: RK75GB1J101J i 23 cm modulen vil rette feilen.

clip_image005

Midlertidig feilretting:

Det finnes 2 muligheter for midlertidig feilretting:

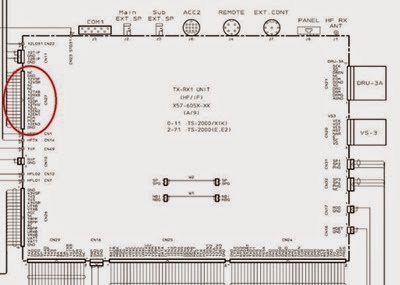

  1. Man kan fjerne dioden D122 på TX-RX 1 kortet. D122 kobler vekk 12VSR signalet fra de andre VSR-signalene. Dette vil føre til at 23 cm modulen blir uten SWR beskyttelse, men SWR beskyttelsen for de andre båndene vil fungere, og 23 cm modulen vil fungere som normalt bortsett fra at den ikke har noen beskyttelse mot høyt SWR..
    clip_image007
    clip_image009
  2. Man kan koble vekk 23 cm modulen ved å fjerne kabelen som går til CN27 på TX-RX 1 kortet. Dette vil føre til at 23 cm ikke virker, men alle de andre båndene virker som normalt. Når man blar gjennom båndene på TS-2000 vil 23 cm båndet ikke dukke opp.
