Elecraft W1 SWR & Wattmeter.

For noen dager siden bygget jeg meg ett Elecraft W1 SWR & Wattmeter. Dette er et enkelt og greit byggesett som kan måle effekt fra 0,15 W til 140 W i tre effektområder (1,4 W, 14 W og 140 W) og SWR fra 1:1 til 5:1 innenfor frekvensområdet 1,8 MHz – 30 MHz.

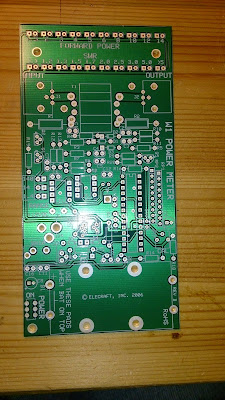

Byggingen gikk ganske greit, men da jeg satte på strøm sa det pang og det kom røyk fra flere steder på kretskortet. Etter en del feilsøking viste det seg at en feil på kretskortet gjorde at 5 volt drivspenningen ble kortsluttet rett til jord ved det ene loddepunktet. Jeg skrapte vekk kobberet som ikke skulle være der med en skarp kniv,erstattet en brent printbane med en blå ledning og erstattet den ene dioden med en liten kobbertråd og fikk wattmeteret til å virke. Av LA1DSA Jan Erik har jeg fått dioder til å erstatte dioden som gikk i lufta og Elecraft skal sende meg ett nytt byggesett siden det var feil på kretskortet.

Tap i koakskabler ved SWR.

Det er godt kjent man har tap i koakskabler og at dette tapet øker med økende frekvens og økende SWR. Hvor stort tapet er ved forskjellige frekvenser finner man lett ved å surfe litt på nettet, men hvor stort tapet er ved forskjellig SWR er vanskelige å finne, derfor har jeg laget noen tabeller for tapet i koakskabler ved forskjellige frekvenser ved forskjellig SWR. Jeg blir også ofte spurt om hvor lange kabler man kan ha ved de forskjellige frekvensene, det finnes ikke noe fasitsvar på det, men jeg har tatt utgangspunkt i hvor lang en kabel kan være før man har tapt 3 dB, altså halve effekten. Jeg har regnet ut tapet for de vanligste koakskablene RG-58 og RG-213.



3 db tap SWR = 1,0	RG-58	RG-213
1,8 MHz	160 m	363 m
3,5 MHz	109 m	252 m
7 MHz	73 m	172 m
14 MHz	48 m	118 m
28 MHz	33 m	81 m
145 MHz	12,5 m	33 m
430 MHz	6,7 m	18 m



3 db tap SWR = 1,5	RG-58	RG-213
1,8 MHz	151 m	348 m
3,5 MHz	103 m	240 m
7 MHz	69 m	164 m
14 MHz	46 m	112 m
28 MHz	31 m	77 m
145 MHz	12 m	31 m
430 MHz	6,3 m	17 m



3 db tap SWR = 2	RG-58	RG-213
1,8 MHz	140 m	315 m
3,5 MHz	96 m	219 m
7 MHz	64 m	150 m
14 MHz	43 m	103 m
28 MHz	28 m	71 m
145 MHz	11,1 m	29 m
430 MHz	5,8 m	16 m



3 db tap SWR = 3	RG-58	RG-213
1,8 MHz	121 m	258 m
3,5 MHz	77 m	183 m
7 MHz	51 m	123 m
14 MHz	36 m	85 m
28 MHz	23 m	58 m
145 MHz	9,1 m	23 m
430 MHz	4,8 m	13 m



3 db tap SWR = 5	RG-58	RG-213
1,8 MHz	82 m	188 m
3,5 MHz	53 m	128 m
7 MHz	36 m	89 m
14 MHz	25 m	60 m
28 MHz	16 m	41 m
145 MHz	6,5 m	16 m
430 MHz	3,4 m	9,1 m



3 db tap SWR = 10	RG-58	RG-213
1,8 MHz	38 m	94 m
3,5 MHz	35 m	71 m
7 MHz	21 m	49 m
14 MHz	13 m	33 m
28 MHz	9 m	23 m
145 MHz	3,6 m	9,1 m
430 MHz	1,9 m	5 m

Reduksjon av tuningstøy på Elecraft KX3.

Elecraft KX3 er plaget med at man hører støy i høytaleren når man tuner. For å redusere denne støyen har Elecraft utgitt en modifikasjon som går ut på å klippe tre av beina på roofing filter modulen.
Med andre ord, en ganske lett modifikasjon.
Etter at jeg hadde gjort modifikasjonen var jeg spent på om tuningstøyen var borte, det var den ikke, men støyen var redusert i styrke til et mindre irriterende nivå.

Roofingfilter modulen før modifikasjonen.



Roofingfilter modulen etter modifikasjonen.

På lufta fra hytta på Beitostølen.

Denne helgen har vi dratt til hytta på Beitostølen for å måke taket, men litt tid til radio blir det også. Kjører med helt enkelt utstyr denne helgen,  kun en vertikal antenne for 20 m og KX3.
