Her er litt mer informasjon om 3 bånds vertikalen jeg bygde meg i går, først litt informasjon om selve antennen, den består av følgende:
- 4 radialer for 20 m med en lengde på 5,27 m.
- 4 radialer for 15 m med en lengde på 3,43 m.
- 4 radialer for 10 m med en lengde på 2,50 m.
- Selve driveren er laget av 3 tråder på henholdsvis 2,50 m, 0,55 m og 1,10 m.
- Antennen er tapet fast til en fiskestang på 6 m.
- Trap’en for 15 m består av en kondensator på 32 pF og en spole på 1,76 uH, spolen er 60 mm lang og består av 9,3 viklinger viklet rundt ett 40 mm plastrør.
- Trap’en for 10 m består av en kondensator på 23,5 pF og en spole på 1,33 uH, spolen er 40 mm lang og består av 7 viklinger viklet rundt ett 40 mm plastrør.

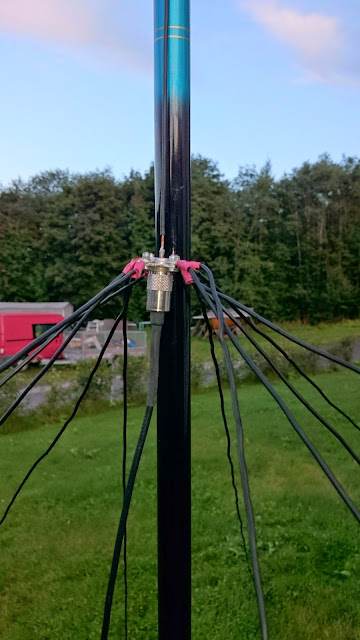

- Fødepunkter består av en SO-239 (UHF) kontakt.
- Radialene er festet til fødepunktet ved hjelp av kabelsko og skruer.
- Driveren er loddet fast på SO-239 kontakten og festet til trapsene ved hjelp av skruer og kabelsko.
- Alle ledningene er av 1,5 m^2 PN-ledning.
I den forrige posten av denne vertikalen er det en del bilder som viser noen av detaljene, samt linker til hvordan man bygger trapsene, se:
http://arcticpeak.blogspot.no/2014/08/hjemmelaget-3-bands-vertikalantenne-med.html
SWR for vertikalantennen fra 13 MHz til 30 MHz. 20 m, 15 m og 10 m er markert.
SWR for 20 m.
SWR for 15 m.

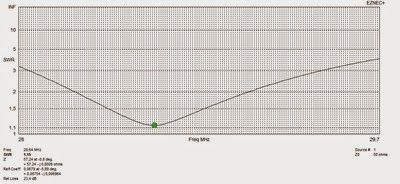

SWR for 10 m.
Strømfordelingen for 20 m. Som man ser har trapsene nesten ingen innvirkning på strømmen.
Strømfordelingen på 15 m. Som man ser stopper trap’en for 15 m effektivt nesten alt strøm ovenfor dette punktet.
Strømfordelingen på 10 m. Som man ser stopper trap’en for 10 m effektivt nesten alt strøm ovenfor dette punktet.
Oversikt over strøm, spenning og tap i trapsene på de forskjellige frekvensbåndene ved 1000 watt tilført effekt.
(Klikk på tabellen så får du ett større bilde.)
Utstrålingen for 20 m.
Utstrålingen for 15 m.
Utstrålingen for 10 m.
Som man ser av utstrålingen er den nesten identisk for alle 3 båndene.
