På lufta fra Beitostølen.

I helgen er jeg på Beitostølen.
Her er det lettvint å komme på lufta fordi jeg har en windomantenne hengende fast her.
Utstyret ellers er enkelt siden det bare består av min Elecraft KX3.

Portabel fra Minneåsen.

I helgen var jeg nok en gang på hytta ved Minnesund. Jeg kjørte med enkelt utstyr denne gangen,  bare min Elecraft K2, fiskestangvertikalen og papirlogg. Back to basics, med andre ord.  Jeg synes det er moro å bare kjøre radio med helt enkelt utstyr av og til. Det er jammen ikke mye som skal til for å få noen gode kontakter, det er utrolig gøy!



Jeg sitter og kjører radio på verandaen på hytta.

Min hjemmelagde Elecraft K2.

Powerwerx Precision Watt Meter and Power Analyzer.

Powerwerx Precision Watt Meter and Power Analyzer er ett in-line multimeter som måler strøm, spenning, effekt, amperetimer, watttimer, maximum strøm, minimum spenning og maximum effekt.
Dette er ett utrolig hendig instrument, spesielt når man kjører portabelt fra batteri, fordi det da er enkelt å følge med på tilstanden til batteriet.
Instrumentet er også veldig kjekt når man driver og tester og feilsøker på utstyr fordi det husker maximum strøm og minimum spenning.

Powerwerx SPS-30DM strømforsyning.

Før sommeren kjøpte jeg meg en MSE MS-1230 strømforsyning til å erstatte min gamle Watson Power Mite som hadde tatt kvelden.
MSE MS-1230 fungerer veldig bra, men jeg har hele tiden savnet ett voltmeter og ikke minst ett amperemeter for å kunne følge med på strømmen som går,  heldigvis selger Powerwerx en utgave av MSE MS-1230 som de kaller Powerwerx SPS-30DM som har både ett digitalt voltmeter og ett digitalt amperemeter. Jeg bestilte derfor denne strømforsyningen og den kom på fredag, som forventet fungerer Powerwerx SPS-30DM akkurat like bra som MSE MS-1230 og jeg er veldig fornøyd med den.
Innvendig er strømforsyningene omtrent identiske bortsett fra den ekstra elektronikken til displayet.

MSE MS-1230 strømforsyning.

I vår tok min gode gamle Watson Power Mite strømforsyning kvelden. Jeg brukte den strømforsyningen når jeg var ute og reiste fordi den var så liten og likevel kraftig nok til å gi strøm til en 100 watt HF-stasjon.
Før sommeren kjøpte jeg meg en MSE MS-1230 strømforsyning som erstatning for den ødelagte Power Mite strømforsyningen. Den er like liten og kan faktisk gi enda litt mer strøm, faktisk helt opp til 30 A i korte perioder. Det som er enda bedre er at den også støyer mindre enn den gamle strømforsyningen. Bittelitt støy er det, men heldigvis ikke sjenerende på noen måte, det er jeg meget godt fornøyd med.

UNI-T UT120A mini-multimeter.

UNI-T UT120A er ett lite multimeter som er praktisk å ha med seg når man er på reise siden det tar så liten plass.
Multimeteret kan måle likespenning, vekselspenning, motstand, dioder og frekvens.
Det kan altså måle det meste man skulle ha bruk for når man er på tur.

Multimeteret kommer med et lite plastetui som beskytter det under transport.

På lufta fra Kjevik.

Denne uken er jeg på kurs på Kjevik. Det er ikke så mye å finne på her på kveldstid, men som vanlig har jeg selvsagt tatt med meg radioen og satt den opp.
Utstyret denne gangen er:
Elecraft K2 HF-transceiver
Elecraft KPA100/KAT100 100 watt PA-trinn med autotuner
Microham USB interface III
Antennen er vertikalen jeg laget meg i helgen,  tuneren klarer greit å tune den på alle bånd fra 40 m til 10 m.

Portabel vertikalantenne for 20 m.

Min foretrukne portabel antenne var min 3-bånds vertikal med traps, den gikk på 20 m, 15 m og 10 m. Dessverre ble jeg frastjålet den antennen i sommer, sannsynligvis av noen som ikke hadde peiling på hva de stjal, så den er jo temmelig verdiløs for de, men jeg ble uansett uten antenne.
I dag har jeg startet med å bygge meg en ny vertikalantenne, jeg startet på samme måte som sist gang med en enkel kvartbølge jordplanantenne (GP) for 20 m,  og så får jeg lage trapsene og sette de på senere. Sist gang jeg laget antennen laget jeg den med 4 radialer, men denne gangen har jeg bestemt meg for å klare meg med bare 3 radialer. Ytelsen blir nemlig ikke så mye mindre av å gå ned med en radial, men antennen blir litt lettere og enda litt mer håndterbar.
Jeg startet bygging med å klippe til 4 ledninger, hver på 5 m lengde, 1 driver og 3 radialer. Det gir ett greit grunnlag for å fintune antennen for å få til ett bra SWR ved å klippe trådene. I enden av hver radial satte jeg på en kabelsko og skrudde den fast i UHF-chassiskontakten. I andre enden av hver radial har jeg satt på noen store kabelsko slik at det blir enkelt å stikke teltpluggene igjennom. Denne kabelskoen er satt rett på den isolerte ledningen slik at teltpluggene blir isolert fra antennen.
Driveren loddet jeg til senter på chassiskontakten og tredde på krympestrømpe for at det skal bli sterkere.

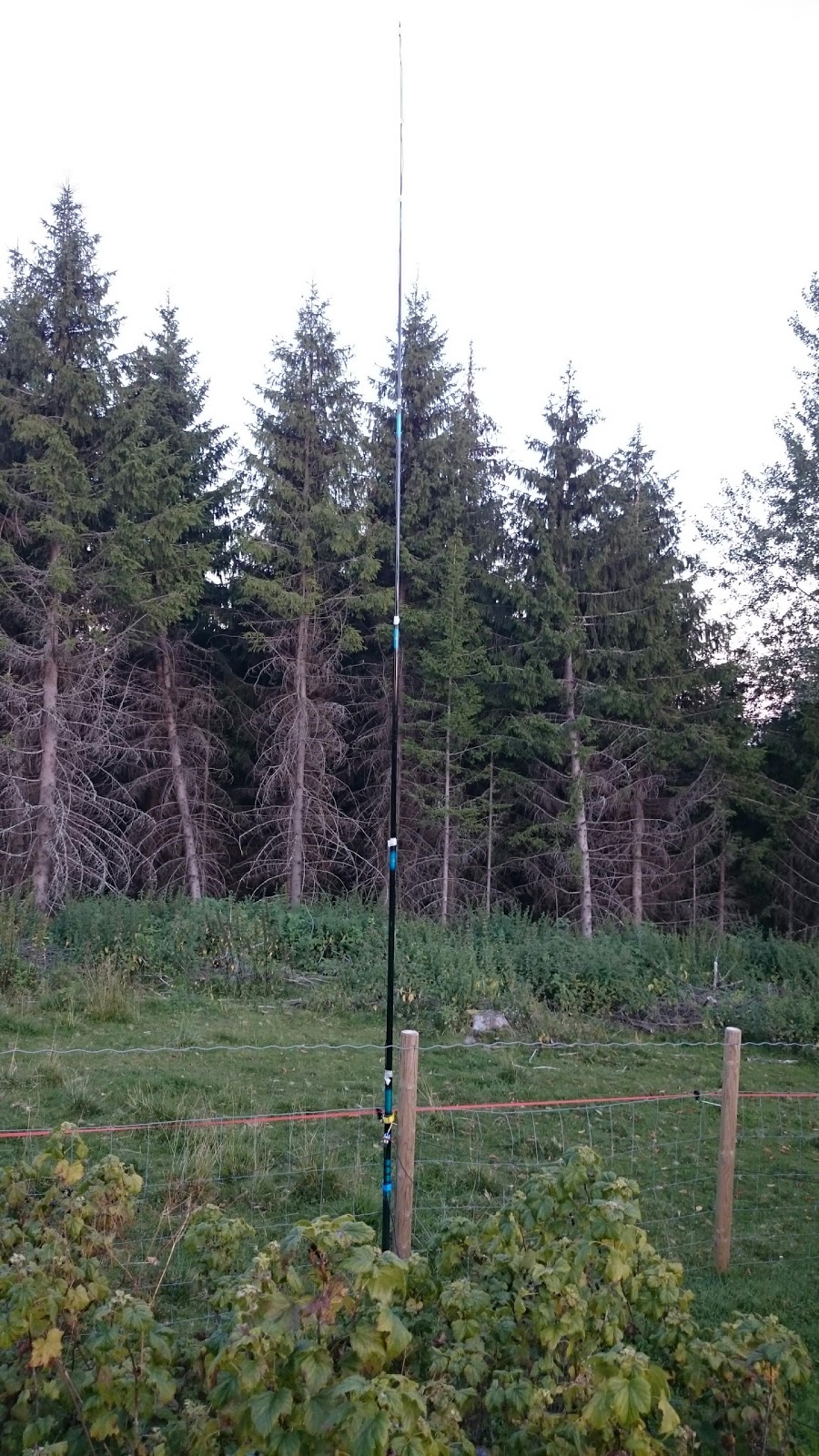

Så var det bare å montere antennen opp på fiskestangen og fintune ved å klippe like mye på alle 4 ledningene. Jeg klippet litt om gangen inntil jeg hadde fått ett akseptabelt SWR på 20 m.
Da det var gjort var antennen ferdig og klar til bruk.



Fødepunktet på antenne består bare av en UHF-chassiskontakt.



I enden av hver radial har jeg satt på noen store kabelsko på den isolerte enden.



Enden på hver radial blir festet til bakken med noen billige teltplugger.

Antennefot for piskantenner.

Fra tid til annen trenger jeg noe å montere piskantenner på, altså ett annet sted enn på håndapparatene som de vanligvis er satt på. I går kveld bestemte jeg meg for å gjøre noe med det, og dette er resultatet, en portabel antennefot for piskantenner!

Med denne foten kan jeg ta piskantennen fra håndapatet og montere den på antennefoten, så kan jeg sette antennefoten på et egnet sted og bruke en koakskabel mellom antennefoten og håndapparatet. Dette kan være greit når jeg er på hytta eller andre steder hvor jeg ikke har noen fast antenne montert på taket.

Antennefoten er svært enkel å lage, den består av en liten blikkboks jeg hadde liggende (jeg tror den inneholdt mais en gang i tiden), 2 radialer, hver på ca. 1/2 meter med kabelsko i den ene enden, 2 skruer med muttere for å feste radialene, 2 BNC chassiskontakter og en stump med RG-58 til å ha mellom BNC-kontaktene.

Jeg valgte å bare ha 2 radialer for at antennefoten skal bli lettere å plassere i vinduer og lignende.

Nærbilde av antennefoten uten koaks og piskantenne.



Innsiden av antennefoten.

Førsteplasser i CQ World-Wide DX Contest 2013.

Da jeg kom hjem fra ferie lå det 2 overraskelser i postkassen, det var 2 diplomer for førsteplasser i CQ World-Wide DX Contest 2013. Den ene var førsteplass i Norge i klassen Classic Low Power i CW (Morse) og den andre var en førsteplass i Norge i klassen Low Power Single Operator 80 m i SSB (tale).

På lufta fra Beitostølen.

Deilig å slappe av og kjøre litt contest bare for gøy. I dag er det European HF Championship og det gjelder å kjøre flest mulig europeiske stasjoner i løpet av 12 timer.
Jeg har ikke så store ambisjoner, men er med for gøy.
Utstyret er Elecraft KX3 transceiver, Microham USB III interface og antennen er en FD-4 windomantenne.
