Baluner.

PA220057

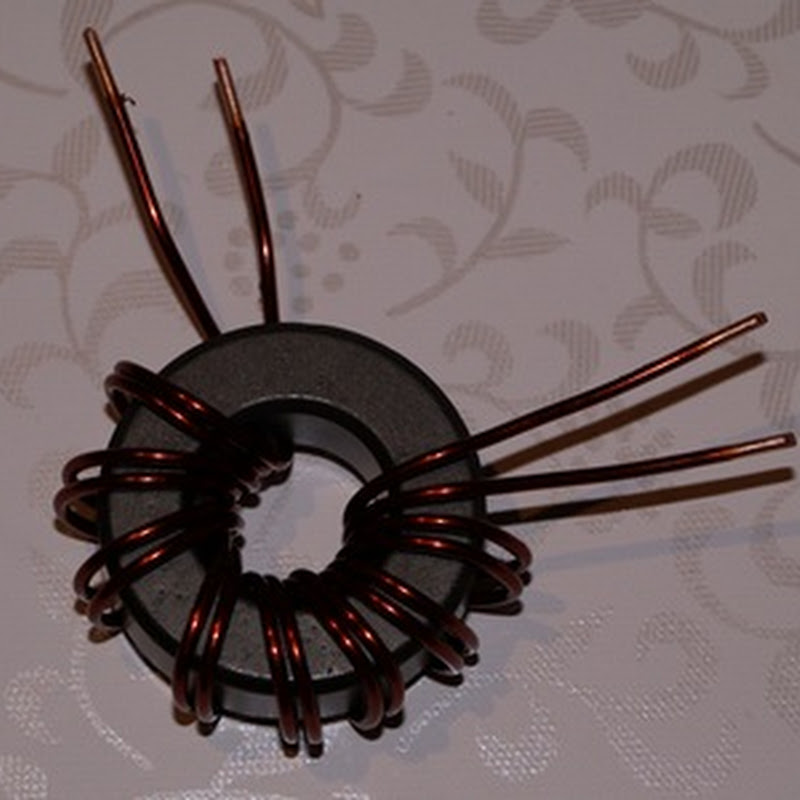

I kveld har jeg sittet og puslet litt med hjemmesløyd. Jeg har viklet to baluner, en 1:1 strømbalun og en 1:4 strømbalun. 1:1 balunen er den på det øverste bildet, og 1:4 balunen er avbildet nedenfor. Sukkerbitene er brukt bare for at det skulle bli enklere å teste balunen, når jeg har funnet noe passende å montere balunen inn i skal ledningene klippes til og loddes på plass.

PA220060

Bildet nedenfor viser skjemaet for begge balunene. For HF skal man vikle 2 tråder 12 ganger rundt ringkjernen og koble trådene slik som vist på skjemaet nedenfor.
