Ny loopantenne på Gjøta.

I går satte jeg opp en ny loopantenne på mine foreldres småbruk på Kvam i Nord-Trøndelag.
Den gamle ramlet ned på 1. Juledag og havnet i snøfreseren for andre gang.
Første gang det skjedde reparerte jeg antennen ved å skjøte den sammen igjen, men denne gangen var det ikke så mye igjen av antenneledningen å redde, så jeg har derfor byttet ut hele ledningen.
Tauet som røyk har jeg byttet ut med en stålwire og i tillegg har jeg satt på en strekkavlaster for å ta opp bevegelse.
Jeg håper at det holder bedre denne gangen.
Jeg har også byttet ut ett av de andre tauene som begynte å vise tegn på slitasje.
Den ene isolatoren har forsvunnet i snøen, den er derfor byttet ut med en bit av en skjærefjøl.
Med 2,5 mm^2 PN-ledning ble lengden på loopen 83,25 m. Da er antennen avstemt til 3560 kHz. Det gir et greit kompromiss for at SWR skal bli akseptabelt på 80 m, 40 m, 20 m, 17 m, 15 m, 12 m og 10 m. Antennen er fødet med en 1:4 balun.



SWR på 80 m.



SWR på 40 m.



SWR på 20 m.



SWR på 17 m.



SWR på 15 m.



SWR på 12 m.



SWR på 10 m.



Balunen og koakskabelen var heldigvis ikke skadet,

så jeg kunne bruke de opp igjen.



Dette er hjørnet hvor tauet røyk, her har jeg byttet ut tauet med en stålwire

og satt på en fjærbelastet strekkavlaster for å ta opp bevegelsen.



Bjørken hvor ett av hjørnene på loopen henger.

Her byttet jeg ut tauet antennen henger i siden det var ganske slitt.



Granen hvor det ene hjørnet på loopen henger.



Shacken klar til bruk!





Radioutstyret denne gangen er min Elecraft K2 transceiver med KPA100 PA-trinn (100 W) og en PowerWerx SPS-30DM strømforsyning. Interfacet er ett MicroHam USB Interface III.

90 Years of IARU Award.

I dag fikk jeg endelig mitt 90 Years of IARU Award.
Dette er ett ganske enkelt diplom, det eneste man trenger å gjøre er å kjøre stasjoner som slutter på 90IARU fra minst 10 land.
Jeg har hatt kontakt med følgende 90IARU stasjoner:

For call LA8OKA found 15 QSOs

Special call	Date	Band	Mode	QSL
CQ890IARU	23.12.2015	20M	SSB
DJ90IARU	26.09.2015	40M	RTTY
DJ90IARU	19.09.2015	40M	CW
DJ90IARU	15.02.2015	40M	RTTY
EV90IARU	30.11.2015	20M	PSK63
EV90IARU	01.11.2015	40M	PSK63
HB90IARU	26.09.2015	40M	RTTY
LM90IARU	29.11.2015	80M	SSB
LM90IARU	22.11.2015	40M	SSB
LZ90IARU	24.12.2015	12M	SSB
OZ90IARU	27.02.2015	160M	SSB
S590IARU	29.03.2015	80M	SSB
S590IARU	28.03.2015	20M	SSB
SX90IARU	24.12.2015	20M	SSB
YT90IARU	03.10.2015	20M	PSK63

Nye Endorsement Stickers til WPX-diplomene mine.

I dag kom det nye Endorsement Stickers til WPX-diplomene mine.
WPX-diplomene går ut på å samle flest mulig forskjellige prefiks.
For å få ett diplom må man ha minst 300 forskjellige prefiks i kategoriene Mixed, CW, Digital og SSB.
Etterpå kan man få såkalte Endorsement Stickers for antall prefiks man har kjørt og for hvert bånd og hver verdensdel.


I dag fikk jeg følgende Endorsement Stickers for Mixed:
- 1100 WPX
- 40 m
- 15 m
- 10 m



Jeg fikk følgende Endorsement Stickers for SSB:
- 750 WPX
- 80 m
- 40 m
- 20 m



Jeg fikk følgende Endorsement Stickers for Digital:
- 700 WPX
- 80 m
- 40 m
- 20 m



 Slik ser mitt WPX Mixed diplom ut med de nye Endorsement Stickers'ene.



Fullstendig status for WPX Mixed er nå:

- 1100 WPX

- 160 m

- 80 m

- 40 m

- 20 m

- 15 m

- 10 m

- Europe

- Asia





 Slik ser mitt WPX SSB diplom ut med de nye Endorsement Stickers'ene.



Fullstendig status for WPX SSB er nå:

- 750 WPX

- 160 m

- 80 m

- 40 m

- 20 m

- Europe



 Slik ser mitt WPX Digital diplom ut med de nye Endorsement Stickers'ene.



Fullstendig status for WPX Digital er nå:

- 700 WPX

- 80 m

- 40 m

- 20 m

- Europe



Nytt batteri til min ICOM IC-E7.

Batteriet på min ICOM IC-E7 har vært dårlig en stund, men nå har jeg fått tak i ett nytt batteri til den.
Originalbatteriet BP-243 er vanskelig å skaffe og dessuten er det ganske dyrt, men etter å ha søkt litt på nettet fant jeg ut at kamerabatteriet Kodak KLIC-5001 var likt, og det er lett å få tak og selges for omtrent halve prisen.
Jeg bestilte meg derfor ett slikt og det passer utmerket inn i radioen.
Bortsett fra merkingen er KLIC-5001 og BP-243 identiske, målene er akkurat de samme.
Nå har min ICOM IC-E7 fått nytt liv.











Hjemmelaget batteripakke for YAESU FT-817.

Den originale batteripakken til min YAESU FT-817 tok kvelden for en stund siden.
I gårkveld bestemte jeg meg for å bygge en ny batteripakke ut fra noen battericeller som jeg kjøpte på Kjell & Company.

Den originale FNB-85 batteripakken er ganske enkel, den består av 8 seriekoblede 1400 mAH NiMH battericeller og en PTC strømbegrensningsmotstand. Strømbegrensningsmotstanden er koblet mellom celle 4 og 5 og ligger inntil den ene battericellen. Den har til oppgave å begrense strømmen når batteripakken blir varm.

Hos Kjell & Company selger de en batteripakke som består av 4 stk. NiMH-celler på 2100 mAH og  2 slike passer derfor utmerket til å lage en ny batteripakke av. Hver batteripakken koster 199,90 kr og har Art. nr: 32148. Totalt blir prisen på en ny batteripakke til FT-817 da 399,80 kr, dette er litt billigere enn hva Permo forlanger for en ny originalpakke, og i tillegg så har den hjemmelagde batteripakken økt kapasiten med 50% i forhold til originalen.

Med den nye batteripakken blir ladetiden ca. 12 timer når man lader med FT-817. På FT-817 kan man sette ladetiden i meny 11 til 6, 8 og 10 timer, den beste måten å lade på blir da å sette meny 11 til 6 timer, og så kjøre 2 ladesykluser.

Batteripakkene fra Kjell & Company ved siden av den origianle YAESU FNB-85 batteripakken.



FNB-85 batteripakken åpnet opp, den hvite klumpen litt til venstre for midten er strømbegrensningsmotstanden.



Fra den originale FNB-85 batteripakken tok jeg vare på ledningen med pluggen og strømbegrensningsmotstanden.



Slik ble den nye batteripakken seendes ut, ikke fullt så fin som originalen, men like god. Strømbegrensningsmotstanden er plassert i det øverste venstre hjørnet og er fremdels koblet mellom celle 4 og 5. Batteripakken er dekket med isolasjonstape og krympestrømpe for å få den til å holde sammen og for å isolere den slik at den ikke får elektrisk kontakt med chassiset på FT-817 og kortslutter.



Den nye batteripakken plassert i min YAESU FT-817.



Første test med den nye batteripakken. Alt fungerte som det skulle.

Trapdipol for 40 m og 20 m.

I helgen laget jeg meg en trapdipol for 40 m og 20 m. Det er noe jeg har hatt lyst til å gjøre lenge, så det var på tide at jeg fikk ut fingeren. Trapsene som jeg har laget selv, har jeg hatt liggende en god stund allerede, derfor var det morsomt å endelig få testet disse på i en antenne.

Antennen ser ut til å fungerer bra, jeg har allerede kjørt en del QSO’er på den og sammenlignet den med de andre antennene mine, og den kom bra ut av sammenligningen.

Mine hjemmelagde traps for 20 m.



SWR på 40 m.



SWR på 20 m.

Andre plass i QRP-klassen i Vintertesten.

I går kom det ett diplom til meg i postkassen, det viste seg at jeg fikk andre plass i QRP-klassen i Vintertesten!
Det er jeg godt fornøyd med siden jeg kun fikk være med i første periode av Vintertesten.

How to share a common antenna with an external receiver.

After I published a video on YouTube showing how I use my SDRplay RSP SDR receiver as a panadapter for my Kenwood TS-590S transceiver I have received a lot of questions on how I connect the antenna. The picture above shows the connections, I use an ELAD SWITCH BOX to switch the main antenna between the transceiver main antenna connector and the receive antenna connectors of the SDRPlay RSP and the transceiver. To be able to share the antenna between the SDRPlay RSP and the transceiver I use a Mini Circuits ZFSC-2-4+ splitter. To be able to do this, the transceiver must have a separate receive antenna connector. The advantage of this system is that it makes it possible to listen both on the transceiver and the external receiver at the same time.

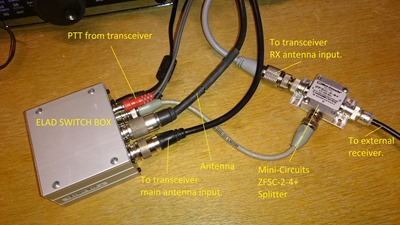

Some transceiver does have an RX antenna out connection, if this is the case on your transceiver, you will not need the ELAD SWITCH BOX, but you may need the splitter if the transceiver doesn’t have any internal splitter.

The Kenwood TS-590SG has an internal splitter and an RX antenna out on the DRV connector and needs neither the Switch Box nor the splitter.

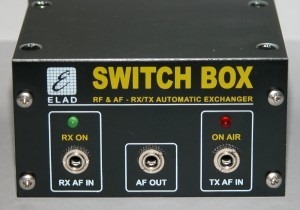

The ELAD SWITCH BOX can switch the audio from the external receiver to the transceiver during transmit, if this is satisfactory for you, you don’t need the splitter.

In the YouTube video I use a modified DX Engineering RTR-1A, but the solution described above is much easier, than to modify the RTR-1A. (My modification of the RTR-1A consisted of mounting an internal splitter and adds a couple of BNC-connectors.)

SDRplay RSP as a panadapter synchronised with Kenwood TS-590.

This video shows how my Kenwood TS-590S and my SDRplay RSP is synchronised using HDSDR.
The TS-590 and the SDRplay share the same antenna through a splitter and a modified DX Engineering RTR-1A antenna switch.
In this way, the SDRplay RSP can be used as a panadapter for the TS-590. The TS-590 is setup to use the RX antenna port for RX.

Bluetooth modul til min TNC-X.

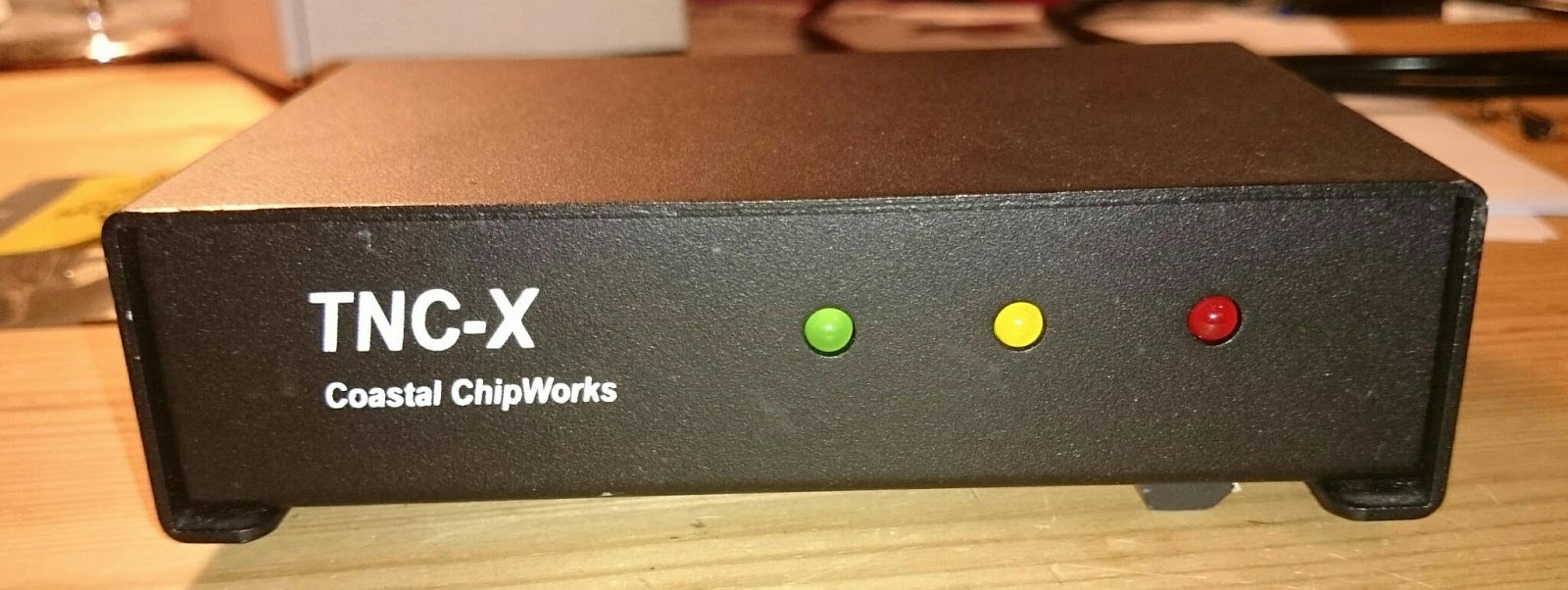

For noen dager siden bestilte jeg meg en Bluetooth modul til min gode gamle TNC-X. Jeg har hatt mine 2 TNC-X siden 2007, den ene har en X-Digi modul installert og er i daglig bruk som Fill-In digipeater hjemme hos meg. Den andre har jeg derimot brukt lite de siste årene, men i går kom Bluetooth modulen X-BT og den installerte jeg i den. Selve installasjonen var gjort på ett øyeblikk, det var bare å løsne 4 skruer og sette på plass X-BT der den skulle være.
Så var det bare å koble til en radio og sette på strøm.
Det neste jeg måtte gjøre var å parre X-BT til telefonen og så sette opp APRS appen jeg bruker på telefonen.  Jeg bruker APRSdroid,  den er enkel å sette opp og fungerer ypperlig til formålet.



Bluetooth modulen X-BT installert på hovedkortet på TNC-X.



Slik ser TNC-X ut inne med Bluetooth modulen X-BT installert.



TNC-X skrudd sammen og klar til bruk.



Jeg koblet TNC-X til min Yaesu FT-817.



Skjermbilde av stasjonslisten på APRSdroid

.

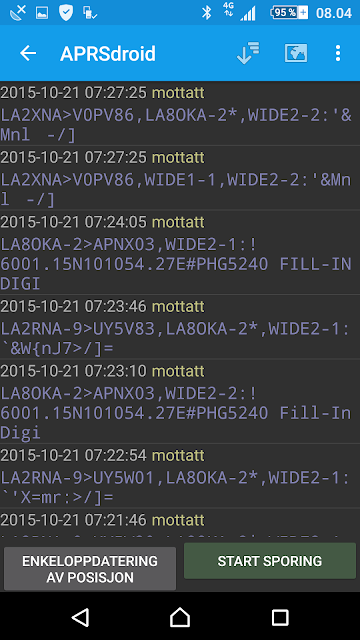

Skjermbilde av rådataene på APRSdroid.



APRSdroid har også kart, det gjør det enkelt å følge med på APRS aktivitetet i nærområdet.

RUSSIAN WW Digital Contest.

Etter dagens fjelltur skrudde jeg på radioen og oppdaget at det var svært stor aktivitet på digimode, det viste seg at det var RUSSIAN WW Digital Contest som gikk.
Jeg hang meg på og har i løpet av kort tid fått kjørt ett pent antall QSO'er.
Contesten foregår på BPSK63 og RTTY.
Det er lov å kjøre alle stasjoner uansett land.

CQ World Wide RTTY Contest.

Denne helgen er det CQ World Wide RTTY Contest, en av årets største begivenheter og årets største RTTY contest.
Jeg deltar litt i ett avslappet modus fra hytta på Beitostølen.
Utstyret er min Elecraft K2 HF-transceiver,  Microham USB Interface III og antennen er en FD4 windomantenne som jeg har hengende her på hytta.
Det har vært overraskende gode forhold i dag med fine åpninger på 15 m og til og med en åpning til Sør-Amerika på 10 m.
For å ikke ødelegge PA-trinnet på K2'en kjører jeg bare med 50 watt, men det går like godt som med full effekt.

Halvbølgedipol for 20 m.

På Field Day'en til LA1FDG i helgen laget jeg en halvbølgedipol for 20 m. I dag har jeg finjustert den slik at senterfrekvensen kommer midt i båndet.

Halvbølgedipolen ble hengt opp mellom to master i hagen slik at den enkelt kunne justeres.



SWR-kurven for den ferdige halvbølgedipolen.



SWR-kurven for en Eznec-simulering av antennen.
Som man ser stemmer simuleringen bra overens med de faktiske målingene.

LA1FDG’s Field Day på Revulen.

Denne helgen er jeg med på LA1FDG's Field Day på Revulen.
Vi er 21 personer her oppe på fjellet og stemningen er god.
Været har vært meget skiftende men i dag har værgudene vist seg fra sin beste side med strålende sol.
Jeg har ansvaret for 20 m stasjonen og den har består av følgende:
Elecraft K2 HF-transceiver
Elecraft KPA100 PA-trinn
MicroHam USB interface III
Halvbølgedipol for 20 m
Båndpassfilter for 20 m
Jeg har installert stasjonen i forteltet på mitt Helsport Gimle 4+, dette teltet har ståhøyde og fungerer derfor svært godt som shack.
Antennen har jeg hengt opp mellom to gamle militære master jeg har, slik at antennen henger ca. 9 m over bakken.

LA1FDG’s 20 m stasjon med shack og antenne. Området rundt Revulen er svært billedskjønt!



LB1JG Arnfinn kjører CW på 20 m.



20 m halvbølgedipolen ble laget på stedet og fungerte meget bra.



LA1DSA Jan Erik kjører SSB på 20 m.

ARRL QSO Party.

I dag kom det et diplom for min deltakelse i ARRL QSO Party i 2014.
ARRL QSO Party var en engangs foreteelse i anledning ARRL's 100 års jubileum, hvor man fikk poeng for å kjøre ARRL's hovedstasjon W1AW og ARRL medlemmer.
