torsdag 27. oktober 2011

KP4RV, DV1JM, AL9A, YC9DEB og CO2NO.

Det var nesten som julaften når jeg åpnet postkassen i dag, for der låg det ikke mindre enn 5 QSL-kort!

KP4RV Puerto Rico.
Jeg hadde en PSK-63 kontakt med han på 17 m den 3 juni.


DV1JM Filipinene.
Jeg hadde en PSK-63 kontakt med han på 20 m den 14 juni.

AL9A Alaska.
Jeg hadde en RTTY kontakt med han på 20 m den 15 mai.

YC9DEB Indonesia.
Jeg hadde en PSK-31 kontakt med han på 15 m den 13 august.


CO2NO Cuba.
Jeg hadde en RTTY kontakt med han på 20 m den 14 mai.

onsdag 26. oktober 2011

DXCC Phone Award.

PA260099

Jeg fikk en hyggelig overraskelse i posten i dag, nemlig DXCC Phone diplomet, det endelige beviset på at jeg har snakket med og fått bekreftet kontakt med 100 land. Dette er mitt andre DXCC diplom, fra før av har jeg DXCC Mixed, nå venter jeg bare på bekreftelser for å få DXCC Digital og DXCC på 20 m.

tirsdag 25. oktober 2011

1:4 balunen er ferdig.

PA250097

Nå er 1:4 balunen som jeg begynte å lage på fredag ferdig. Jeg har montert den inni en liten plastboks som kona fant i kjøkkenavdelingen på Clas Ohlson. Hun mente at den burde kunne fungere siden den tålte både frysing og mikrobølgeovn, i tillegg til å være vanntett. Akkurat hvor vanntett den er nå etter at jeg har perforert den med masse huller til å montere skruene i, er jeg litt usikker på, men jeg har hatt på rikelige mengder med silikon, derfor håper jeg at jeg har fått boksen tett.

PA250092

Den ferdige balunen sett fra undersiden.

PA250096

Balunen sett fra siden.

PA250093

Balunen sett fra toppen med lokket på.

lørdag 22. oktober 2011

CX4ACH Uruguay.

I dag fikk jeg også ett QSL-kort fra CX4ACH i Uruguay. Jeg hadde en PSK-31 kontakt med han på 20 m den andre juli i år.


JY5MM Jordan.

I dag fikk jeg QSL-kort fra JY5MM i Jordan. JY5MM var den første radiokontakten jeg hadde med min selvbygde Elecraft K2. Jeg hadde en SSB-kontakt med JY5MM på 20 m den 28 september.


fredag 21. oktober 2011

Baluner.

PA220057

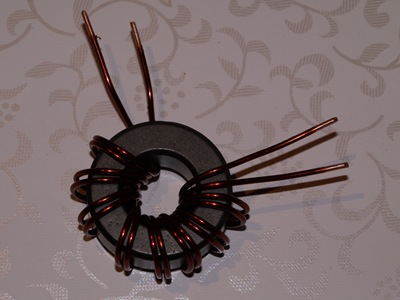

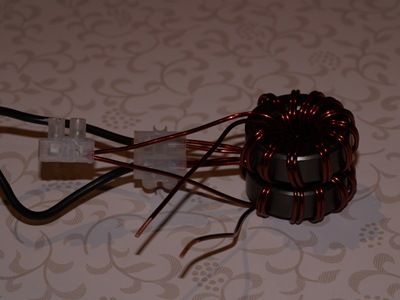

I kveld har jeg sittet og puslet litt med hjemmesløyd. Jeg har viklet to baluner, en 1:1 strømbalun og en 1:4 strømbalun. 1:1 balunen er den på det øverste bildet, og 1:4 balunen er avbildet nedenfor. Sukkerbitene er brukt bare for at det skulle bli enklere å teste balunen, når jeg har funnet noe passende å montere balunen inn i skal ledningene klippes til og loddes på plass.

PA220060

Bildet nedenfor viser skjemaet for begge balunene. For HF skal man vikle 2 tråder 12 ganger rundt ringkjernen og koble trådene slik som vist på skjemaet nedenfor.

onsdag 19. oktober 2011

Vindstille ved Skredderudtjern.

I dag var det helt vindstille på Skredderudtjern. Det var nesten magisk å gå på tur i Lillomarka i dag, uten vindsus i tretoppene var det helt stille, ikke en lyd var å høre.



torsdag 13. oktober 2011

EA9BC Melilla.

I dag fikk jeg ett QSL-kort fra EA9BC i Melilla. Jeg hadde en RTTY-kontakt med han på 20 m den 5 september i år.


lørdag 8. oktober 2011

FM5CD Martinique.

I dag fikk jeg enda ett QSL-kort fra Martinique, denne gang fra FM5CD som jeg hadde en RTTY kontakt med på 20 m den 20 august og en RTTY kontakt med på 15 m dagen etter.


fredag 7. oktober 2011

KAT2 antennetuner til Elecraft K2.

PA070108

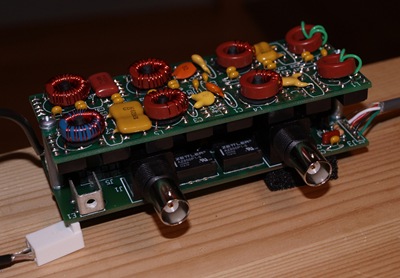

I dag har jeg bygd ferdig og justert KAT2 antennetuneren til min K2. Det var som vanlig med Elecraft ganske greit å bygge denne modulen også, men komponentene er mange og står tett på de to kortene slik at man må være svært nye og følge instruksjonene til punkt og prikke. Akkurat det er litt krøkkete på denne modulen fordi med bruksanvisningen følger det også med et ark med mange rettelser, for å være sikker på å få med meg alle rettelsene skrev jeg rettelsene inn i bruksanvisningen for hånd.

PA060100

Dette er kontrollkortet, eller altså “hjernen” i antennetuneren. Dette var det enkleste kortet å bygge siden det ikke var særlig mange komponenter på dette kortet.

PA060103

Dette er baksiden på kontrollkortet. På den venstre kanten av kretskortet kan man se trimmekondensatoren som man justerer nullpunktet med. Litt bortenfor til høyre kan man se de to trimmepotensiometrene som man justerer effektavlesningen til antennetunerens innebygde wattmeter med.

PA070106

Kontrollkortet etter at det ble ferdig med mikrokontrolleren nede i venstre hjørne. Nede i høyre hjørne kan man se SWR-broen.

PA060098

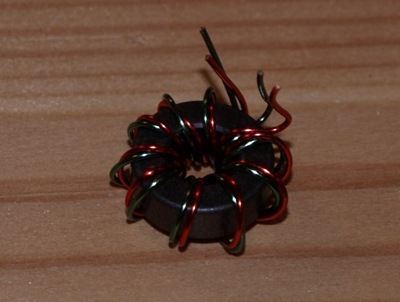

Dette er transformatoren som brukes i SWR-broen.

PA060102

Dette er baksiden til LC-kortet, på denne siden er det nesten bare releer.

PA070105

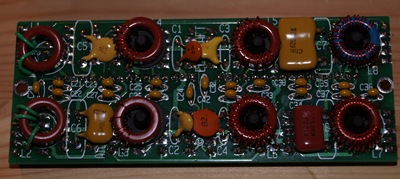

Dette er oversiden av LC-kortet med alle kondensatorene og spolene til tuneren.

PA070107

Den ferdige antennetuner modulen.

PA070109

Antennetuneren montert på sin plass i topplokket til Elecraft K2.

PA070110

Flere hull er fylt igjen på baksiden på K2 denne gangen, både antenneinngang 1 (ANT 1) og antenneinngang 2 (ANT 2) og jordingsterminalen (GND). Denne originale antenneinngangen er plugget igjen med en gummihette fordi den ikke skal brukes når man har antennetuneren KAT2 installert.

torsdag 6. oktober 2011

K160RX 160 m modul til Elecraft K2.

PA060090

I kveld har jeg bygd 160 m modulen til Elecraft K2. Det var en enkel og lett jobb. 160 m modulen består bare av ett lavpassfilter for 160 m og en tilkobling for en mottakerantenne, samt noen releer for å kunne velge mottaksantennen og 160 m.

PA060087

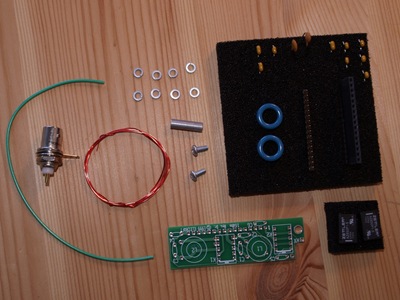

Her er alle komponentene til 160 m modulen. BNC-kontakten skal brukes til mottakerantenneinngangen.

PA060088

De to spolene som jeg måtte vikle.

PA060091

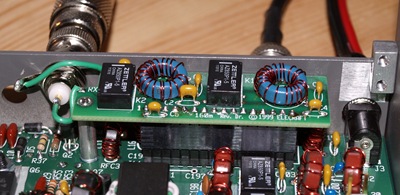

160 m modulen installert i K2.

PA060095

Ett hull til fylt opp på min Elecraft K2, nemlig hullet til mottakerantennen. (Merket RCV. ANT.)

Antennetuner og 160 m modul for K2.

PA060086

I dag kom antennetuneren og 160 m modulene som jeg har bestilt til min Elecraft K2. 160 m modulen inneholder også en mottakerantenneinngang som virker på alle bånd. Antennetuneren gir meg en ekstra antenneinngang slik at jeg kan velge mellom 2 antenner. Med både antennetuneren og 160 m modulen installert får jeg altså 2 antenneutganger jeg kan bruke til å sende med, og mulighet for en egen mottaksantenne.

PA060085

onsdag 5. oktober 2011

FY1FL Fransk Guyana.

I dag fikk jeg QSL-kort fra FY1FL i Fransk Guyana. Jeg hadde en RTTY kontakt med han på 40 m den 13 februar i år.


tirsdag 4. oktober 2011

FM5AA Martinique Island.

I dag fikk jeg QSL-kort fra FM5AA fra Martinique, jeg hadde en RTTY kontakt med han på 17 m den 7 mai i år.


Høst ved Skredderudtjern.

Nå er høsten kommet for fullt i Lillomarka, trærne rundt Skredderudtjern er fulle av gult, rødt og orange løv. Det er nydelig vær i dag, men dessverre er det en kald vind som ødelegger idyllen.
