COMET D21M Dummy Load.

Dette er en genial liten dummy load som fungerer bra til det aller meste, og så er den så liten at den ikke tar noe nevneverdig plass. Den kan brukes fra DC til 600 MHz, og tåler 15 watt kontinuerlig og 100 watt i korte tidsrom.

Shacken på hytta.

Her er shacken på hytta, herfra er jeg QRV på alle bånd fra 160 m til 70 cm. Fra venstre er det ICOM IC-E92D, KENWOOD TS-2000X, KENWOOD TM-255E, KENWOOD TH-F7E og til slutt en ICOM IC-703.

KENWOOD TS-2000X gjort klar til DX-kjøring på 20 m. TS-2000X er og blir all-rounderen som jeg ender opp med å bruke til det meste, jeg er utrolig fornøyd med denne transceiveren, den kan gjøre det aller meste, og den gjør det godt. Det sier seg selv at man enkelt kan finne transceivere som er bedre til å gjøre enkelte ting, men disse transceiverne kan sjelden gjøre så mye som TS-2000X. Til dags dato er det faktisk ikke laget noen annen transceiver med flere radioamatørbånd, TS-2000X dekker nemlig alle radioamatørbånd fra 160 m til 23 cm.

MFJ-971 portabel antennetuner

Jeg har jo anbefalt MFJ-971 som en enkel og grei antennetuner til så mange, at nå var det jammen på tide at jeg fikk meg en selv også. MFJ-971 er en enkel og grei antennetuner som tuner de fleste antenner, den har i tillegg effektmeter og SWR-meter, siden man kun kan koble inn en antenne om gangen er den ikke så praktisk for faste installasjoner, men for portable installasjoner er den ideèl p.g.a. sin lille størrelse og ikke minst fordi den er så billig. Den har tilkobling for koaks, stigefeeder og enkelt wire antenner, men altså kun en antenne om gangen.

På bildet ovenfor ser man de forskjellige tilkoblingene på MFJ-971. Den har tilkobling til 12 volt for belysning av effekt/SWR-meteret, tilkobling til sender, tilkobling til balansert stigefeeder, wire og koaks. Fordi MFJ-971 ikke har antennevelger, så er alle antennetilkoblingene koblet til hele tiden, av den grunn kan man kun koble til en antenne om gangen.





















MFJ-971 under test, her blir det kjørt ut 100 watt på 30 m på en windomantenne, en antenne som normalt er svært vanskelig å tune på 30 m. Som man ser klarte MFJ-971 denne testen utmerket, SWR er 1.0 og effekten ut er litt over 100 watt.

APRS digipeater

Nå har jeg fått satt opp en midlertidig digipeater her på Beitostølen, ikke minst for meg selv, men også for alle de andre påsketuristene i området. Nærmeste digipeater er LD2FN-2 og den har ganske dårlig dekning her, i tillegg kjører den TRACE istedet for WIDEn-n, noe som gjør at den ikke virker for de fleste av oss andre som kjører New Paradigm. Fra digipeateren min har jeg direkte kontakt med LD2RI 132,4 km herfra, den når IGATEne LA6TMA-1 og LA7DLA, dette betyr at jeg kan sørge for en grei link til påsketurister med APRS i området.

Statistikk for digipeateren LA8OKA-3.

Digipeateren består av en KENWOOD TM-255E 2 m transceiver, en Aegent Data Systems Tracker2 digipeater/tracker og en SAMLEX SEC 1223 strømforsyning.

Ugly duck antenne

Hva gjør man når man er på hytta og plutselig finner ut at man har lyst til å komme seg på lufta på et bånd man ikke har antenne for? Jo da lager man seg selvsagt en antenne med de midlene man har til rådighet. Det jeg hadde til rådighet var følgende:

- En kveil koakskabel.

- Pakketeip.

- En dorull.

I tillegg hadde jeg en Leatherman som jeg kappet til et lite tre med. Leathermannen kommer selvsagt også til nytte når man skal kappe koaksen.

For å lage en antenne for 2 m så avisolerer man først ca. 45 cm av koaksen og fjerner strømpen, men lar senterlederen være igjen. Ca. 47 cm fra der man fjernet strømpen så vikler man koaksen 4-5 runder rundt dorullen, tar pakketeipen og teiper koaksen fast rundt dorullen. Så finner man noe passende til å feste antennen på, i mitt tilfelle ble det et lite tre utenfor hytta. Antennen teipet jeg fast til det lille treet med pakketeip. Og vips så var ugly duck antennen født!

Og jeg er blitt QRV på APRS!

Antennen har et SWR på 1,3 på 144.800 MHz, og på første forsøk på APRS ble jeg hørt av LD2RI som befinner seg 132,4 km herfra.

Her er antennen teipet fast til det lille treet.

Detaljbilde av dorullen som fungerer som spoleform.

Her er enden av antennen teipet fast til det lille treet.

Detaljbilde av stedet der man kapper av skjermen før koaksen blir gjort "værbestandig" med pakketeip.

Ugly duck antennen solid plassert i snøen på taket av hytta.

WATSON Power Mite

Jeg kjøpte meg denne snertne lille strømforsyningen når jeg var i England, det er en WATSON Power Mite, man kan justere spenningen fra 11 til 15 volt, og den leverer 20 ampere kontinuerlig og opptil 24 ampere over kortere tid.

Her er WATSON Power Mite testet som strømforsyning til min ICOM IC-703.

Siden det er en Switch Mode strømforsyning så var jeg spent på om den støyet, men heldigvis viste det seg at den støyet svært lite. Jeg fant bare litt støy på mellombølge med min KENWOOD TH-F7E når jeg brukte den interne ferritantennen og la radioen helt inntil strømforsyningen. På de samme frekvensene som jeg hørte støy med TH-F7E kunne jeg ikke høre noe støy på de radioene som var tilkoblet strømforsyningen. Når jeg fjernet TH-F7E vekk fra strømforsyningen så forsvant støyen etter 15-20 cm. Dette resultatet er jeg veldig fornøyd med. På HF, VHF og UHF kunne jeg ikke høre noe støy.

Her er WATSON Power Mite testet som strømforsyning til min KENWOOD TS-2000X.

Jeg var også svært spent på om denne lille tassen av en strømforsyning virkelig klarte å levere strøm til en vanlig 100 watts HF-transceiver, så jeg koblet den opp til min KENWOOD TS-2000X, fant en ubrukt frekvens på 10 m båndet og koblet til dummyloaden. (Selv ved bruk av dummyload er det viktig å sjekke om frekvensen er i bruk fordi dummyloadene faktisk lekker.) Ved full effekt ut fra TS-2000X så sank spenningen med 0,1 volt, det er ganske bra og fullt akseptabelt.

Jeg testet også kortsluttningsvernet på strømforsyningen ved å kortslutte den med en kort ledning, da kobler strømforsyningen helt ut, og må resettes ved å skru av og på strømforsyningen igjen, akkurat som det står i bruksanvisningen som fulgte med.

På bildet ovenfor kan man sammenligne størrelsen mellom tre strømforsyninger som gjør omtrent samme jobben, nemlig å forsyne en 100 watts HF-transceiver med strøm. Øverst en WATSON Power Mite, 20 ampere kontinuerlig og opptil 24 ampere over kortere tidsrom, så en SAMLEX SEC1223, den gir 23 ampere kontinuerlig, og nederst en DAIWA PS-30XMII, den gir 24 ampere kontinuerlig og opptil 30 ampere over kortere tidsrom.

Den lille størrelsen, det faktum at den har et lavt støynivå, og at den har opplyst voltmeter og amperemeter, og ikke minst den lave prisen på 49.95 £ gjør at jeg er meget godt fornøyd med min nye WATSON Power Mite strømforsyning.

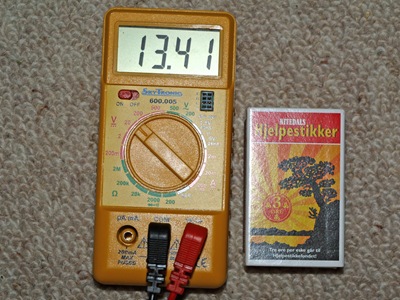

Knøttlite multimeter.

Kjøpte meg et knøttlite multimeter når jeg var i England. Multimeteret er halvannen gang så stort som en fyrstikkeske, så det er neimen ikke store greiene det er snakk om! Prisen for multimeteret var også temmelig stiv, faktisk hele 5 £, eller godt og vel litt over en norsk femtilapp. Dette lille multimeteret var så morsomt at jeg bare måtte ha det. Nå får det fast plass i radiokofferten min.

Endelig QRV fra påskefjellet.

Nå er jeg endelig QRV fra påskefjellet. Jeg måtte først ta meg av de "offisielle" pliktene, slik som å måke foran inngangsdøra og verrandaen, men så var det frit fram for å sette opp antenner!

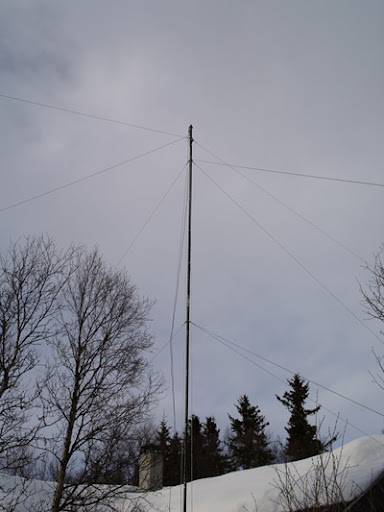

Bildet ovenfor viser antennemasten når den endelig er kommet på plass. Øverst er fødepunktet til den hjemmelagde windomantenne som jeg laget i fjor. Det er ledningene som er øvert til venstre og øverst til høyre som tilhører windomantennen.

Klikk her for å se nærbilde av windomantennen.

Ledningen som går ut til venstre under windomantennen er en loopantenne som jeg tuner med min SGC SG-237.

Resten av trådene som man ser på bildet er bardunene til masten. Jeg valgte å ta en av de små mastene mine på påskefjellet i år, det er så mye styr når man skal med seg den store masten som jeg hadde i fjor.

Klikk her for å se bilde av den store masten.

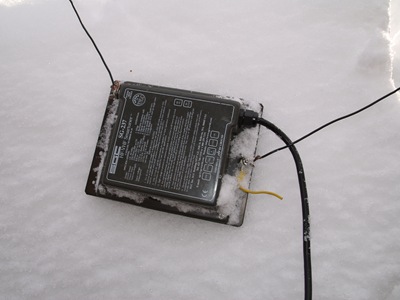

SGC SG-237 antennetuneren koblet til loopantennen.

Nå er jeg QRV på alle HF-bånd fra 80 m til 10 m.

Påskeferie og snømåking.

Endelig er det påskeferie, og som vanlig var det en god del snø foran hyttedøra. Gjett hvem som fikk jobben med å måke....

På en liten rundtur i England.

Når man nå først er i England og må være her i tre uker så kan man jo likegodt benytte helgene til å få sett seg seg litt rundt. Her er noen bilder fra kjøreturen denne lørdagen og sist lørdag.

Hotellrommet mitt på Village Hotel Cheadle, ikke så spennende, men slik ser det nå ut, rent og pent og ellers helt greit, men minibar og kabel-TV mangler, heldigvis er det gratis internett, så jeg kan se TV2 nyhetene på nettet.

En liten bru over elven Derwent i Derbyshire. Brua var så small at det kun var plass til en bil i bredden, derfor var det satt opp trafikklys ved den for å regulere trafikken.

En gammel ruin like ved brua, vet ikke hva det har vært, men jeg kunne ikke la være å ta et bilde av det gamle huset.

Chatsworth House i Derbyshire og noen sauer. For ordens skyld, Chatsworth House er det brune huset i bakgrunnen og sauene er de hvite ulldottene i forgrunnen.

Chatsworth sine offisielle hjemmesider.

Her kan man lese Wikipedia sin artikkel om Chatsworth House.

Landskapsparken rundt Chatsworth House var kjemediger og utrolig flott. Parken inne på selge Chatsworth skal være en av Englands aller flotteste, men anlegget var dessverre vinterstengt når jeg var der.

Burton Agnes Hall i Yorkshire. Enda et gammelt gods i England, ikke så stort som Chatsworth men ikke mindre vakkert av den grunn.

Her kan man lese Wikipedia sin artikkel om Burton Agnes Hall.

Dette er porten inn til Burton Agnes Hall, den sier vel sitt om at det ikke var hvem som helst som holdt hus her.

Store bølger fra Nordsjøen på havnen i Bridlington .

Her kan man lese Wikipedia sin artikkel om Bridlington.

Nei, tenk, jeg ble faktisk ikke våt da jeg tok dette bildet.

Stemmingsbilde fra Bridlington.

Stranden i Bridlington med Flamborough Head i bakgrunnen.



Englands eldste fyr, bygget i 1674 på Flamborough Head.

Det nye fyret på Flamborough Head.

Wikipedia sin artikkel om Flamborough Head

Landsskapsbilde fra Flamborough Head.

Enda et landsskapsbilde fra Flamborough Head.

Den britiske kystvaktens radiostasjon på Flamborough Head. Og ja, det var faktisk helt tilfeldig at det var en radiostasjon der, men observant som jeg jo alltid er, så får jeg jo selvsagt slikt som dette med meg.

En passende beskrivelse på denne bloggen??

M-LA8OKA fra Cheadle ved Manchester.

Så kom jeg meg endelig på HF, i dag har jeg kjørt 20 m fra baksetet på leiebilen. Det er ikke mulig å få antenner ut vinduet på hotellrommet, så løsningen ble å rygge leiebilen inn til ei stor furu på parkeringsplassen utenfor hotellet og kjøre radio fra baksetet. Jeg har en sigaretttennerplugg med bananstikk som jeg kjøpte i USA liggende i radiokofferten nettopp til slike tilfeller som dette.

Klikk her for å se bilde av sigaretttennerpluggen.

Klikk her for mer info om radiokofferten.

Bildet ovenfor viser hvordan jeg har ordnet meg i baksetet på leiebilen med ICOM IC-703 og loggen.

Bildet ovenfor viser leibilen parkert foran treet som jeg slengte antenna opp i. Klarer du å få øye på antennen? I bakgrunnen er hotellet som jeg bor på. (Village Hotel Cheadle.)

Her er "Shacken" min, en Renault Clio.

Senterisolatoren på halvbølgedipolen oppe i treet.

Jeg fikk kjørt en del stasjoner med mine 10 watt og var på nippet til å få en QSO med en brasilianer, men jeg ble fullstendig overkjørt av en italiener som kjørte på med masse effekt, kanskje det lykkes meg en annen gang å kjøre Brasil på 10 watt.
