I dag fikk jeg to QSL-kort i posten fra BV100 i Taiwan. BV100 er en jubileumsstasjon for å feire 100 års jubileet til den kinesiske republikken (Taiwan). Det ene kortet var for en kontakt på PSK-31 som jeg hadde med stasjonen den 19 mai i år og det andre kortet var for en RTTY kontakt jeg hadde med stasjonen den 12 juni.

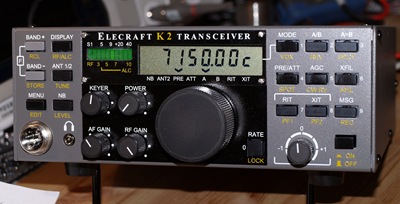

I dag ble jeg ferdig med min Elecraft K2, serienummer 7224!
Første QSO ble enn SSB kontakt med JY5MM fra Jordan på 14226 kHz klokken 1536 UTC med omtrent 15 watt ut i windomantennen min. Jeg ga en 58 rapport og fikk 55 tilbake.
Min K2 ble ferdig på dagen 3 uker etter at jeg fikk pakken med byggesettet i posten. Jeg har bygd litt på K2’en nesten hver kveld og litt på dagtid de siste 2 ukene, men på grunn av delemangel ble det også noen dager uten bygging. Byggingen har forløpt veldig greit og jeg må si at så lenge man følger den medfølgende bruksanvisningen er det veldig enkelt å bygge en Elecraft K2. Jeg er overbevist om at alle som har lyst vil kunne klare å bygge sin egen K2. Justeringen av transceiveren er veldig enkel når man følger bruksanvisningen. For å bygge en K2 trenger man faktisk ikke noe annet enn en loddebolt, en stjerneskrutrekker og en avbiter i tillegg til det som følger med i byggesettet. Jeg vil likevel anbefale at man skaffer seg ett multimeter før man begynner. Billige multimetre kan man få på Biltema og Clas Ohlson, disse er mer enn gode nok for å bygge en K2. Elecraft anbefaler at man bruker ett multimeter med kapasitansmåling slik at man kan måle kondensatorer.
Jeg tok med meg min K2 på drop-in møtet på LA4O Oslogruppen av NRRL i dag, og det var moro å se hvilken entusiasme en slik liten radio kan vekke, ikke minst fordi K2 er en velrenomert og god transceiver som man selv kan bygge.
Etter at jeg kom hjem har jeg kost meg med å finjustere transceiveren, gjort meg kjent med bruken av transceiveren og kjørt noen QSO’er.
Elecraft K2 sammen med en MFJ Cub som jeg har bygget tidligere.

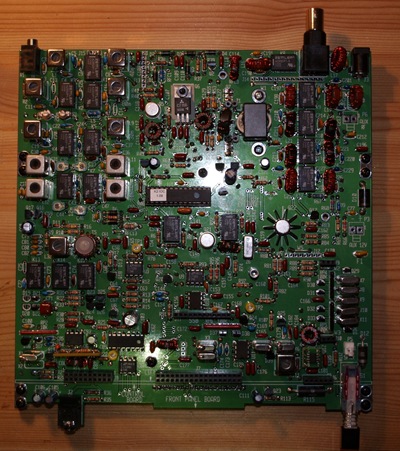

Nå er RF-kortet til min Elecraft K2 ferdig bygget! Nå er det bare litt testing og justering som skal gjøres før jeg kan installere SSB-adapteret og få prøvd radioen på lufta.
Som dere kan se på bildet nedenfor har jeg allerede koblet opp transceiveren for testing, jeg har også justert opp senderen på 40 m. Jeg håper å bli ferdig med resten av testene og justeringene i morgen, og med litt flaks håper jeg at jeg kan få installert SSB-adapteret og justert det også.

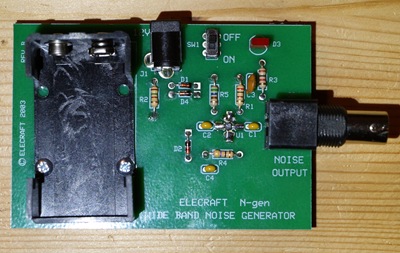

I dag fikk jeg Elecraft N-GEN Wideband Noise Generator i posten, det tok ett kvarters tid å sette den sammen, og vips så har jeg fått meg en støygeneratr som går fra 100 kHz til 500 MHz. Jeg skal blant annet bruke støygeneratoren når jeg skal finjustere filtrene på min Elecraft K2. Jeg har såvidt rukket å teste støygeneratoren og den ga godt med støy både på 2 m og 70 cm.
I dag tidlig drog jeg ned til ELFA og kjøpte de kondensatorene jeg manglet for å komme videre i byggingen av min Elecraft K2. Elecraft sender manglende deler gratis, men kondensatorene kostet ikke mer enn en tier, og dessuten slapp jeg å vente på posten og ikke minst tollbehandlingen.
Dette er de 8 kondensatorene som manglet i byggesettet.
Etter at jeg hadde satt inn de 2 kondensatorene som manglet i dette byggetrinnet kunne jeg gå i gang med å teste og justere mottakeren i K2. Det første som skulle gjøres var kalibrering av 4 MHz oscillatoren på kontrollkortet, til dette brukte jeg TS-590 i CW-mode med 50 Hz filter, og koblet den til en liten antenne som jeg satte nær oscillatoren. Da skulle kalibreringen bli nokså nøyaktig. Så fulgte en liten test av PLL referanse oscillatoren, en test og justering av VCO’en, test og justering av BFO’en, og så en justering av mellomfrekvensforsterkeren og til slutt en justering av båndpassfilteret for 40 m.
Når alle disse testene og justeringene var overstått var mottakerseksjonen for 40 m ferdig og det var bare å koble K2 til antennen og prøve den. (Se videoen øverst.)
Det som gjenstår på byggingen nå er alle båndpass- og lavpassfiltrene for de andre båndene, samt justering av disse og selve senderen og justering av den.
RF-kortet begynner så smått å fylles opp med komponenter og er nå nesten klart til den andre serien med tester, men dessverre mangler jeg 2 kondensatorer for å få kortet ferdig til den andre testen. Det vil si, egentlig mangler jeg 8 kondensatorer, men det er bare 2 av de 8 som skal være montert nå.
Det skal også monteres en del komponenter på undersiden, og jeg er vel omtrent halvferdig med det nå.
Et par nærbilder som viser hvordan kretskortet fylles opp med komponenter. På bildet under ser man krystallene til krystallfilteret.
Nå er det bare å vente på at jeg får tak i de siste 8 kondensatorene…
Byggingen av RF-kortet til Elecraft K2 går i 3 trinn med testing mellom hver byggetrinn, jeg er ferdig med første byggetrinn og de første testene gikk helt etter boken. I dag har jeg startet på det andre byggetrinnet av RF-kortet, og såvidt jeg vet er dette det mest omfattende trinnet fordi det er så mange komponenter som skal loddes på plass i denne omgangen.
Bildet øverst viser kretskortet som Elecraft kaller “PLL Upgrade kit”, det er ett av de minste kretskortene jeg har loddet, men det er god plass til komponentene og det var derfor en enkel sak å lodde. Jeg må innrømme at det var litt morsomt å lodde på ett så lite kretskort, vanligvis bruker jo kretskortene å være såpass store at de er enkle å holde fast når man lodder, det var derimot litt værre med dette, men jeg klarte det uten å brenne fingertuppene. Bildet nedenfor viser alle komponentene før montering. Den runde kladden på toppen er en termistor, d.v.s. en motstand som forandrer verdi avhengig av temperaturen. Alle komponentene under kretskortet er vanlige motstander.
Her er termistorkortet kommet på plass på RF-kortet.
Det var med en viss kribling at jeg satte spenning på min halvferdige K2 i for første gang i kveld. Jeg var sikker på at den skulle virke for jeg har fulgt bruksanvisningen til punkt og prikke, men jeg syns nå det var spennende likevel. Min Elecraft K2 fungerte heldigvis helt etter boken og alle testene i første testfase gikk glatt.
K2’en etter at jeg hadde satt den sammen, men før jeg hadde satt spenning på den. Den begynte nå å ta form.
K2’en under testing av keyeren. På oscilloskopet i bakgrunnen kan man se sinuskurven til 4 MHz oscillatoren på kontrollkortet.

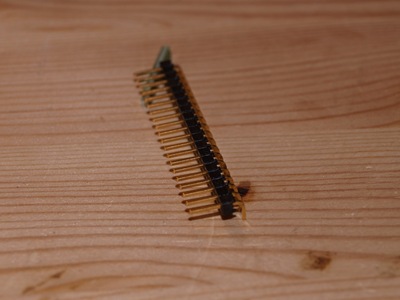

I posten i dag kom endelig den delen jeg trenger for å komme videre med byggingen av min Elecraft K2! Ikke stor saken, men veldig sentral i oppbyggingen av K2 siden dette er den kontakten som frontpanelet kobles til RF-kortet med. Jeg gleder meg til å koble sammen alle delene og sette strøm på min K2 for første gang i kveld.
Siden jeg fremdeles ikke har fått den delen jeg trenger til min Elecraft K2 for å komme videre, har jeg benyttet tiden til å vikle ferdig alle spolene og transformatorene. Totalt 22 stykker. På bildet ovenfor ligger alle sammen merket med papirlapper for at det skal bli enklere å finne frem til riktig spole/trafo når de skal installeres på RF-kortet i K2. Det tok ikke så lang tid å vikle spolene som jeg hadde trodd, jeg viklet i ca. 1 time i går kveld, og ca. 1 time i formiddag.
Alt sammen lagt pent og pyntelig opp i en ledig pappeske.
I dag har jeg gjort ferdig SSB-modulen til Elecraft K2. Det var bare noen småting som gjenstod fra i går, blant annet var det 4 spoler som måtte vikles samt at alle motstandene måtte loddes på plass. Krystallene i krystallfilteret måtte også loddes på plass.
Alle motstandene utenom en motstand skal monteres på undersiden av kretskortet. På bildet ovenfor er alle motstandene kommet på plass.
Nærbilde av krystallfilteret som består av 7 krystaller.
De 4 spolene som måtte vikles.

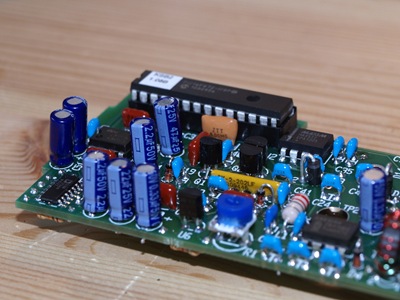

Nærbilde av mikroprosessoren på SSB-modulen.
I dag har jeg også laget en strømforsyningskabel til min Elecraft K2.
Jeg hadde håpet at jeg kunne få den kontakten som jeg mangler for å komme videre på byggingen av RF-kortet til K2 i dag, men den kom ikke, derfor begynte jeg å bygge på SSB-modulen KSB2 i stedet, nå er alle kondensatorene, diodene og resten av halvlederne kommet på plass. Det som står igjen nå er krystallene til SSB-filteret, ett par spoler og alle motstandene.
KSB2 SSB-modulen med alle kondensatorene unntatt elektrolyttkondensatorene på plass. Totalt er det 56 kondensatorer på KSB2-modulen.
KSB2-modulen etter at jeg har installert alle de 14 diodene.
Siden jeg ikke kommer noe videre på selve K2-byggingen har jeg bygget prober som skal benyttes under testingen av K2. Den grønne proben er en spenningsprobe til det innebygde voltmeteret i K2. Den sorte proben er en frekvensprobe til den innebygde frekvenstelleren.
Bildet ovenfor viser frekvensproben før krympestrømpene er satt på.
Siden jeg ikke kom noe lengre på selve K2-byggingen i kveld begynte jeg å bygge en RF-probe som skal benyttes i testingen av K2. RF-proben likeretter den høyfrekvente vekselspenningen (RF) slik at man kan måle spenningen med ett vanlig multimeter. Vanlige multimetre kan nemlig kun måle spenning på ganske lave frekvenser.
Den ferdige RF-proben med krympestrømpe og bananplugger.
RF-proben koblet til multimeteret mitt for å testes.
I dag hadde jeg håpet å kunne sette strøm på min K2 for første gang, men den gang ei, det viste seg at den kontakten som skal holde frontpanelet på plass på RF-kortet manglet. Hadde jeg hatt denne kontakten kunne jeg ha startet på den første test-delen som skal utføres før man går videre med byggingen av RF-kortet.
Kontakten jeg mangler ser ut som den som er avbildet ovenfor og har 20 pinner. Nedenfor er oversiktstegningen som viser hvordan de tre hovedmodulene er satt sammen, jeg har satt en rød ring rundt kontakten som mangler.
Nå har jeg såvidt begynt på RF-kortet, jeg har loddet på alle releene, samt noen få kondensatorer og motstander og diverse andre komponenter. Jeg har også fått på plass noen av kontaktene, blant annet antennekontakten og likespenningskontakten.
Nærbilde av antennekontakten og likespenningskontakten.
Nå er fronten til min Elecraft K2 ferdig montert og nå begynner det virkelig å ligne noe! Monteringen gikk stort sett greit, men fargefilteret foran S-meteret skulle festes med noe dobbeltsidig tape og det endte med at all limen på tapen lå igjen på fingrene mine istedet for på tapen, jeg limte derfor fast fargefilteret med litt lynlim istedet. Nå er det bare det største kretskortet som står igjen å lodde, nemlig RF-kortet. Det skal jeg så smått begynne på i kveld etter at ungene har lagt seg. Når RF-kortet er ferdig er det bare monteringen igjen og så har jeg en ferdig radio for morse fra 80 m til 10 m. Så skal SSB-modulen settes sammen og monteres inn. Men før jeg kommer så langt blir det mye lodding og testing.
I kveld ble jeg ferdig med å lodde sammen kortet til frontpanelet på min K2. Nå begynner prosjektet å ta form og jeg har fått noen som med litt fantasi begynner å ligne en radio. På kortet til frontpanelet skal det også monteres noen komponenter som tilhører SSB-modulen KSB2, siden jeg har KSB2 modulen liggende her monterte jeg disse komponenten nå med en gang slik at jeg slipper senere. Jeg konfigurete også frontpanelet for Elecraft MH-2 mikrofonen.
De to modulene som er ferdige, kontrollkortet øverst og frontpanelet nederst.
I kveld gjorde jeg ferdig kontrollkortet til K2. Alt gikk enkelt og greit å sette sammen og kontrollmålingene var i henhold til tabellen i byggeveiledningen. I morgen skal jeg begynne på kortet til frontpanelet.
I kveld begynte jeg å bygge på min K2, og nå er jeg omtrent halvferdig med kontrollkortet. Kontrollkortet er det kortet som styrer det meste av funksjonene på K2, altså selve “hjernen2 om man vil. Byggingen hittil har vært veldig lett, men til og begynne med var byggeveiledningen veldig omstendelig med mange selvfølgeligheter, men når man er kommet litt lengre i byggeprosessen har mange av selvfølgelighetene forsvunnet fra byggeveiledningen. Jeg antar at man har skrevet byggeveiledningen slik med vilje for at alle som vil skal kunne klare å starte og ikke minst fullføre byggingen av K2. På en måte er byggeveiledningen bygget opp slik at man lærer mens man bygger. Det er en veldig bra måte å gjøre det på, selv om det i begynnelsen kan oppleves omstendelig for oss som har tatt i en loddebolt før.
Alt gjort klart til bygging av Elecraft K2.
I dag kom endelig pakken som inneholder byggesettet til min Elecraft K2! Det tok 8 dager fra jeg bestilte byggesettet fra USA til jeg fikk den. I første omgang har jeg bestilt K2 grunnsatsen, som er en 10 watts CW sender for 80 m til 10 m og tilleggssatsen KSB2 som gjør at man får SSB. Jeg bestilte også den originale Elecraft MH2 mikrofonen. Jeg har tenkt å bygge min K2 opp til å bli en ren QRP-rigg med innebygd antennetuner, RS-232 interface, batteri, DSP-modul, noise blanker og moduler for 60 m og 160 m.
Pakken fra Elecraft!

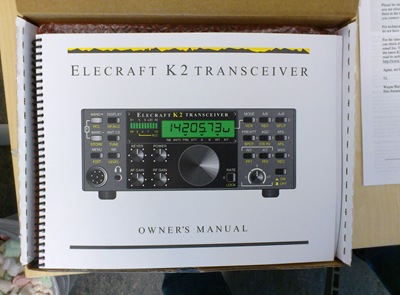

Komponentene er pakket pent og ryddig ned i små plastposer for hvert enkelt trinn i byggeprosessen. Byggebeskrivelsen kommer i form av en stor spiralperm og byggingen er så godt beskrevet at alle som har bestått radioamatørprøven kan klare å bygge denne transceiveren.
Nå gleder jeg meg til å bengynne å bygge transceiveren!
